Rôle d'un condensateur sur un moteur électrique monophasé

Le rôle d'un condensateur sur un moteur électrique n'est pas toujours bien compris. Pourtant, ce composant est essentiel pour assurer le démarrage du moteur et le bon fonctionnement de tout moteur électrique monophasé. Cet article explique comment choisir ce composant clé en fonction de la charge et du type de condensateur approprié.

Pourquoi le condensateur est indispensable au moteur électrique

Un moteur monophasé ne peut pas générer seul un champ magnétique tournant. Le condensateur permet de créer un déphasage entre les enroulements principal et auxiliaire. Cette action transforme un champ magnétique statique en un champ tournant, garantissant ainsi un démarrage et un fonctionnement efficaces.

Le déphasage créé par le condensateur monophasé

La question « pourquoi mettre un condensateur sur un moteur monophasé ? » est fréquente. Sans ce dispositif, le moteur bourdonne, surchauffe et risque de tomber en panne rapidement. Le condensateur agit en simulant un réseau triphasé en décalant le courant de la bobine secondaire.

Ce décalage transforme un flux magnétique pulsatif en un véritable champ tournant. L'enroulement auxiliaire joue alors le rôle d'une phase supplémentaire, fournissant ainsi le couple de démarrage nécessaire. L'énergie est stockée puis restituée avec ce déphasage indispensable.

• Déphasage typique : Il oscille généralement entre 30° et 90°, suivant le type de condensateur utilisé.
• Augmentation du couple : Un condensateur de démarrage peut doubler, voire tripler le couple initial.
• Fonctionnement stable : Un condensateur permanent assure une rotation fluide du moteur asynchrone.
• Simulation triphasée : Il introduit une tension déphasée imitant une alimentation triphasée standard.

Sans ce dispositif, le couple de démarrage reste nul. Le rôle du condensateur sur un moteur est donc incontournable. Son absence rendrait le moteur inutilisable sur les réseaux électriques domestiques.

Que se passe-t-il lors d'un démarrage sans condensateur

Tenter un démarrage moteur électrique sans condensateur est pratiquement impossible. Le moteur reste bloqué et émet un bourdonnement caractéristique, ce qui peut provoquer des surcharges et endommager sérieusement l'installation électrique.

Seul, le moteur électrique ne génère qu'un flux stationnaire insuffisant pour entraîner la rotation. Une impulsion manuelle pourrait éventuellement initier le mouvement, mais le fonctionnement serait instable et vibratoire, ce qui est vivement déconseillé pour préserver le matériel.

Les conséquences de cette absence s'aggravent vite : surchauffe et disjonctions répétées. Dans la plupart des cas, seule la panne du condensateur est en cause. Le moteur lui-même reste intact et peut être réparé facilement en remplaçant la pièce défaillante.

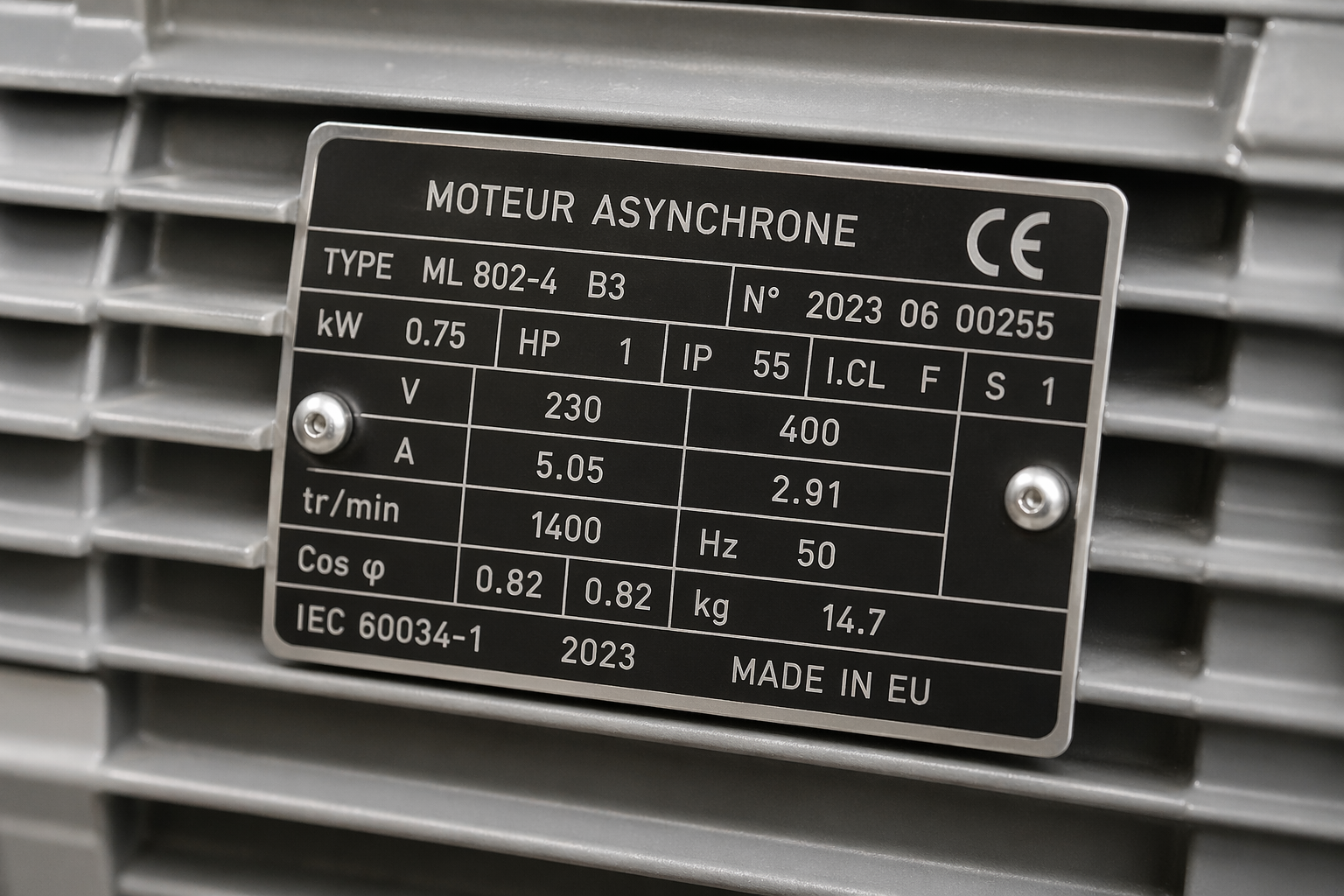

Moteur triphasé adapté en monophasé avec un condensateur

Il est possible d'adapter un moteur triphasé sur une alimentation 220V monophasée en ajoutant un condensateur permanent. Cette astuce permet de simuler la troisième phase manquante en générant une tension déphasée. Le moteur peut ainsi fonctionner sur une installation domestique standard.

Cette adaptation réduit la puissance globale du moteur asynchrone, mais elle reste utilisable pour certaines applications légères. Le condensateur doit rester branché en permanence pour garantir une rotation stable et un fonctionnement continu.

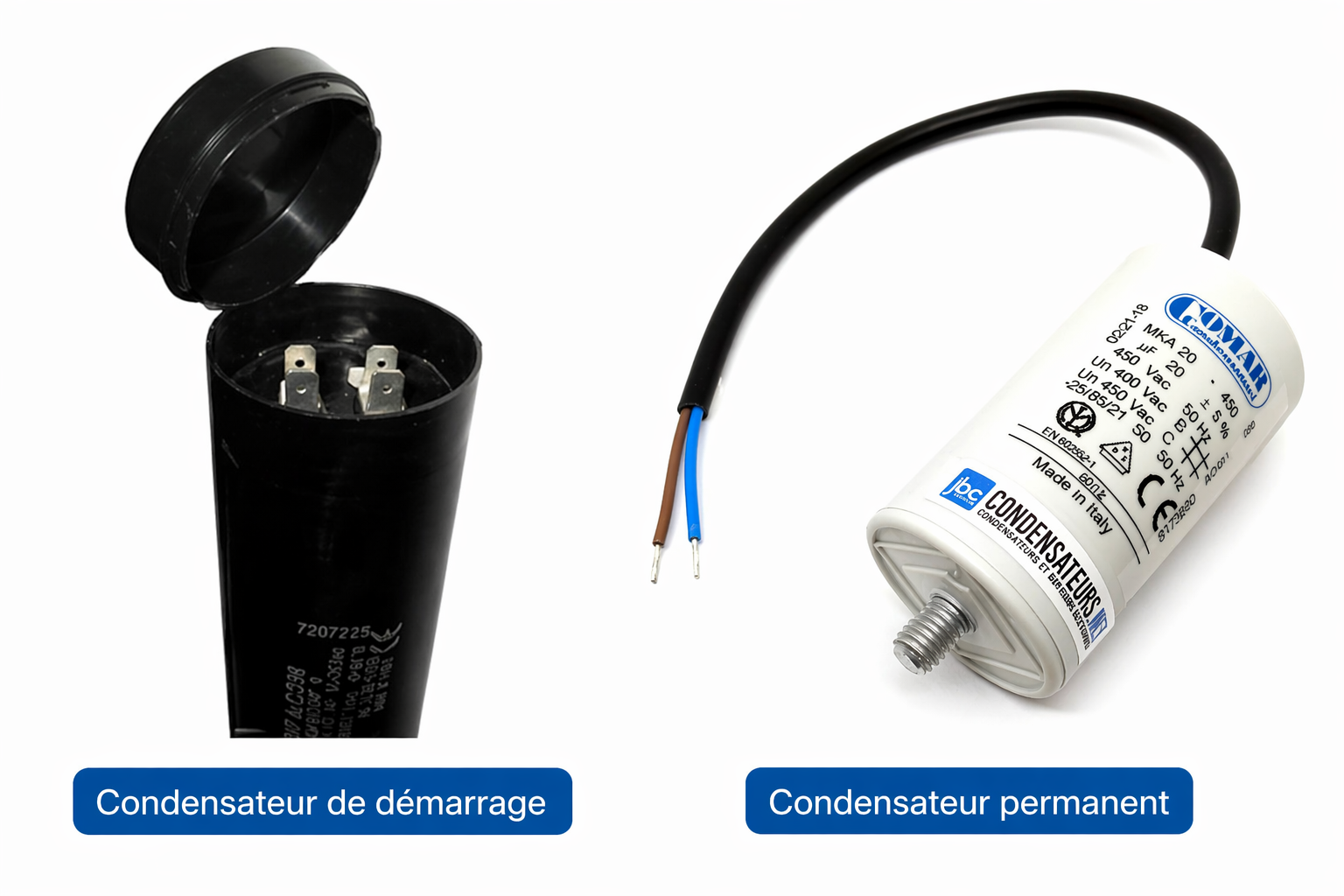

Condensateur de démarrage ou condensateur permanent pour moteur

Il existe deux grandes familles de condensateurs qui équipent les moteurs monophasés 220V : le condensateur de démarrage, utilisé à l'allumage, et le condensateur permanent, dédié au fonctionnement continu. Chaque type présente des caractéristiques électriques adaptées à son rôle spécifique; les confondre pourrait sérieusement endommager votre moteur électrique monophasé.

Caractéristiques du condensateur de démarrage électrolytique

Si vous vous demandez quand utiliser un condensateur permanent, retenez une règle essentielle : il ne doit jamais remplacer un modèle de démarrage. Le condensateur de démarrage est conçu pour délivrer une forte capacité sous une tension modérée, dans le cadre d'un usage strictement intermittent. Il doit impérativement se déconnecter dès que la rotation du moteur atteint 80 % de sa vitesse nominale.

• Type électrolytique : Sa conception repose sur un électrolyte liquide, ce qui lui permet d'offrir une capacité élevée.
• Capacité élevée : Généralement comprise entre 70 et 200 µF, elle garantit un excellent couple de démarrage, même sous forte charge.
• Tension limitée : Plafonnée à 250V, cette tension est adaptée à la courte phase d'accélération du moteur électrique.
• Durée de vie limitée : Elle varie entre 5 et 15 ans selon la fréquence des mises sous tension.

Il est impératif de ne pas utiliser un condensateur de démarrage en continu. Une telle utilisation dégrade son diélectrique, entraîne une surchauffe et risque de provoquer l'explosion du boîtier. Un système de commutation reste donc indispensable pour garantir la sécurité de votre installation électrique.

Quand choisir un condensateur permanent pour moteur monophasé

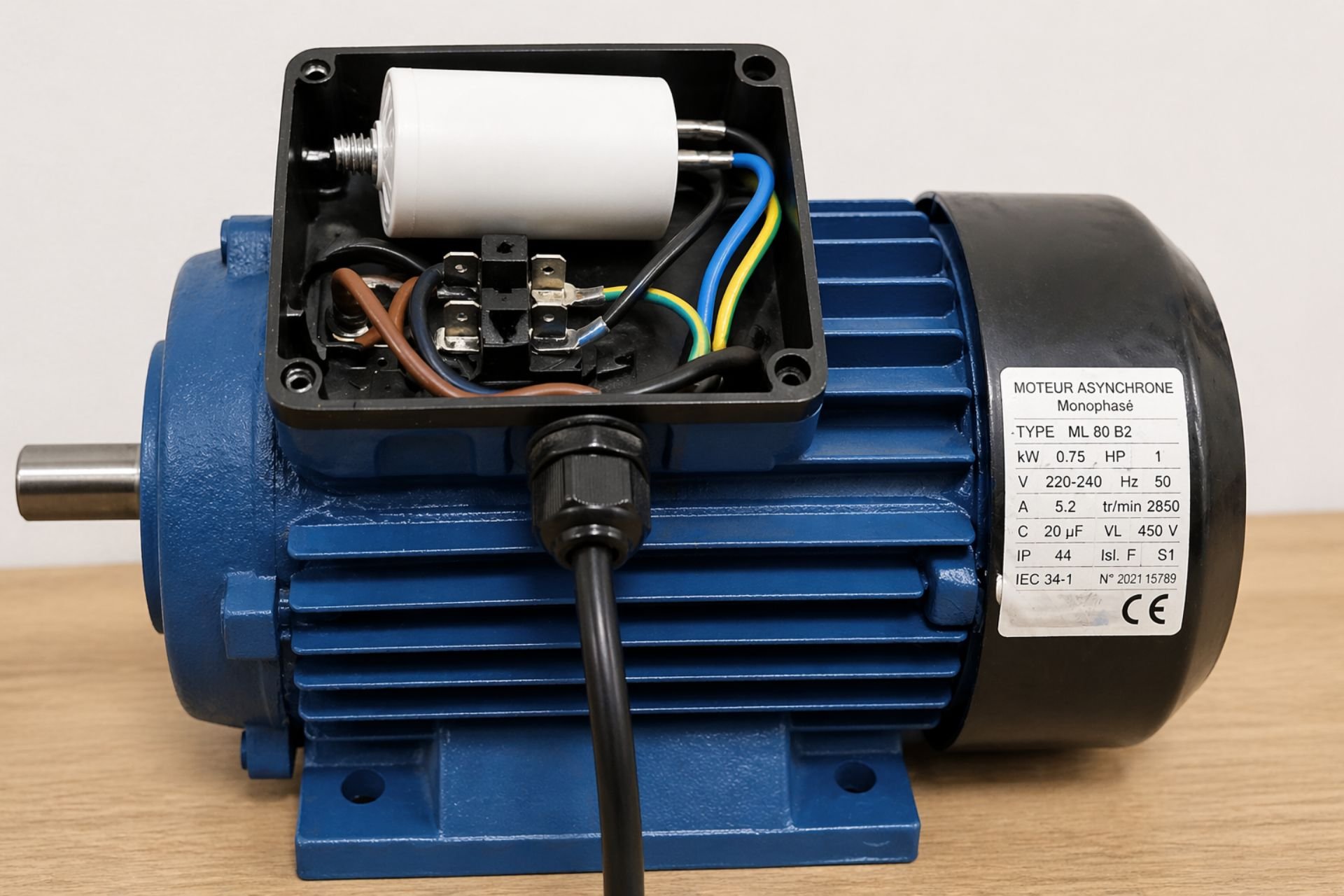

Un moteur électrique monophasé 220V avec condensateur permanent bénéficie d'une réduction notable des vibrations, ce qui assure un fonctionnement fluide et silencieux. Le condensateur permanent pour moteur reste alimenté en continu et maintient un déphasage stable entre les enroulements du moteur.

Pour choisir un condensateur permanent adapté, sachez qu'il est de type non électrolytique, avec une faible capacité et une tension élevée, parfaitement compatible avec une alimentation continue. Ce composant améliore le rendement énergétique du moteur monophasé tout en protégeant le bobinage principal contre la surchauffe.

Combiner démarrage et permanent sur un même moteur

Certains équipements associent les deux types de condensateurs sur un même moteur monophasé. Le condensateur permanent assure la marche en régime normal, tandis que le condensateur de démarrage fournit le couple initial nécessaire au lancement. Ces deux composants se raccordent sur des bornes distinctes afin de faciliter la mise en rotation du rotor.

Cette configuration tire pleinement profit des deux technologies pour une efficacité maximale. Elle combine un fort couple de démarrage et une grande stabilité de fonctionnement, assurée par le condensateur permanent pour moteur. Le relais électronique se charge ensuite de couper le condensateur de démarrage, protégeant ainsi l'installation thermique. Savoir comment utiliser un condensateur adapté à chaque phase reste la clé d'un moteur monophasé fiable et durable.

Produits recommandés

315 µf Condensateur de démarrage électrolytique

51,20 €

Condensateur permanent 10 µF 450V cosses

14,30 €

16 µF Condensateur pompe de piscine (16 mF) 450V à câble

18,20 €

Diagnostic et remplacement d'un condensateur défectueux

Les symptômes d'un condensateur défectueux sont généralement très clairs. Si votre moteur grogne ou nécessite une impulsion manuelle pour démarrer, il est probablement en cause. Sa durée de vie varie généralement entre cinq et quinze ans, selon la charge imposée au système. Notez qu'une simple perte de capacité de 20 % peut rapidement entraîner des pannes répétitives.

Un moteur peut-il fonctionner sans condensateur ?

Il est légitime de se demander si un moteur peut fonctionner sans condensateur de manière permanente. En réalité, la plupart des moteurs monophasés ne démarreront pas sans ce composant essentiel. Une rotation pourrait être initiée manuellement, mais celle-ci serait instable, manquerait de couple et finirait par endommager le mécanisme.

• Bourdonnement au démarrage : Ce bruit spécifique révèle un manque total de couple de démarrage pour lancer l'appareil.
• Surcharge électrique : Le moteur puise trop d'électricité, ce qui entraîne la disjonction du circuit.
• Surchauffe rapide : La chaleur s'accumule rapidement dans le bobinage, réduisant considérablement la durée de vie de votre moteur asynchrone.
• Fonctionnement instable : Même amorcé manuellement, le fonctionnement reste saccadé et anormalement bruyant.

Dans une grande majorité des cas, la panne n'est pas d'origine mécanique. Le condensateur pour moteur a simplement atteint la fin de sa durée de vie. Remplacer cette seule pièce par une neuve de même capacité suffit généralement à restaurer des performances optimales.

Comment tester et remplacer un condensateur moteur ?

Vous vous interrogez sur quel condensateur choisir pour un moteur monophasé lors de votre réparation ? Pour bien choisir un condensateur, sélectionnez-en un avec la même capacité et une tension équivalente ou supérieure. Consultez notre sélection de condensateurs moteurs disponibles pour réparer votre équipement facilement.

• Décharge de sécurité : Commencez toujours par décharger le condensateur en utilisant un tournevis isolé pour évacuer toute énergie résiduelle avant manipulation.
• Mesure de la capacité : Utilisez un multimètre pour vérifier que la capacité du condensateur est toujours dans les tolérances acceptables.
• Remplacement précis : Choisissez une pièce de remplacement rigoureusement identique en microfarads (µF), avec les mêmes fixations et caractéristiques électriques.

Ces composants électriques ne sont pas polarisés, l'orientation des fils lors du raccordement n'a donc pas d'importance. Nos  condensateurs permanents sont parfaitement adapté aux puissances mécaniques standard. Après l'installation, assurez-vous simplement que le condensateur de démarrage se désactive bien après la phase de lancement, si vous avez installé ou changé celui-ci.

L'utilisation d'un condensateur de mauvaise valeur peut provoquer une surchauffe sévère du moteur durant son fonctionnement. Pour votre sécurité, coupez toujours l'alimentation électrique avant toute intervention.
