Différence entre condensateur permanent et de démarrage pour moteur

Cet article détaille la distinction essentielle entre un condensateur permanent et un condensateur de démarrage pour moteurs électriques. Vous y apprendrez comment ces deux composants fonctionnent, chacun selon ses spécificités en termes de capacité (µF). Nous vous indiquerons également comment bien les choisir et les risques significatifs liés à leur éventuelle confusion.

Condensateur permanent et condensateur de démarrage, quelles différences ?

Le condensateur de démarrage est conçu pour un usage exclusivement temporaire. Il doit impérativement être déconnecté une fois que le moteur a atteint sa vitesse nominale, afin d'éviter une surchauffe ou une explosion. Il est très souvent associé à un condensateur permanent qui, lui, reste constamment actif pour assurer la stabilité de la machine.

Rôle et fonctionnement dans le moteur monophasé

Un moteur monophasé nécessite un déphasage électrique précis pour démarrer et tourner correctement. Le condensateur permanent assure ce décalage, essentiel aussi bien au démarrage qu’à la rotation continue du moteur. Le rôle du condensateur permanent est donc capital, puisqu'il reste connecté en permanence au circuit pour en stabiliser le fonctionnement.

Le condensateur de démarrage, quant à lui, génère un couple initial élevé en créant un déphasage plus important. Il est rapidement retiré du circuit par un relais électronique de démarrage ou par un interrupteur centrifuge. La différence fondamentale entre un condensateur de démarrage et un permanent réside principalement dans leur durée d’activation durant le cycle de fonctionnement du moteur.

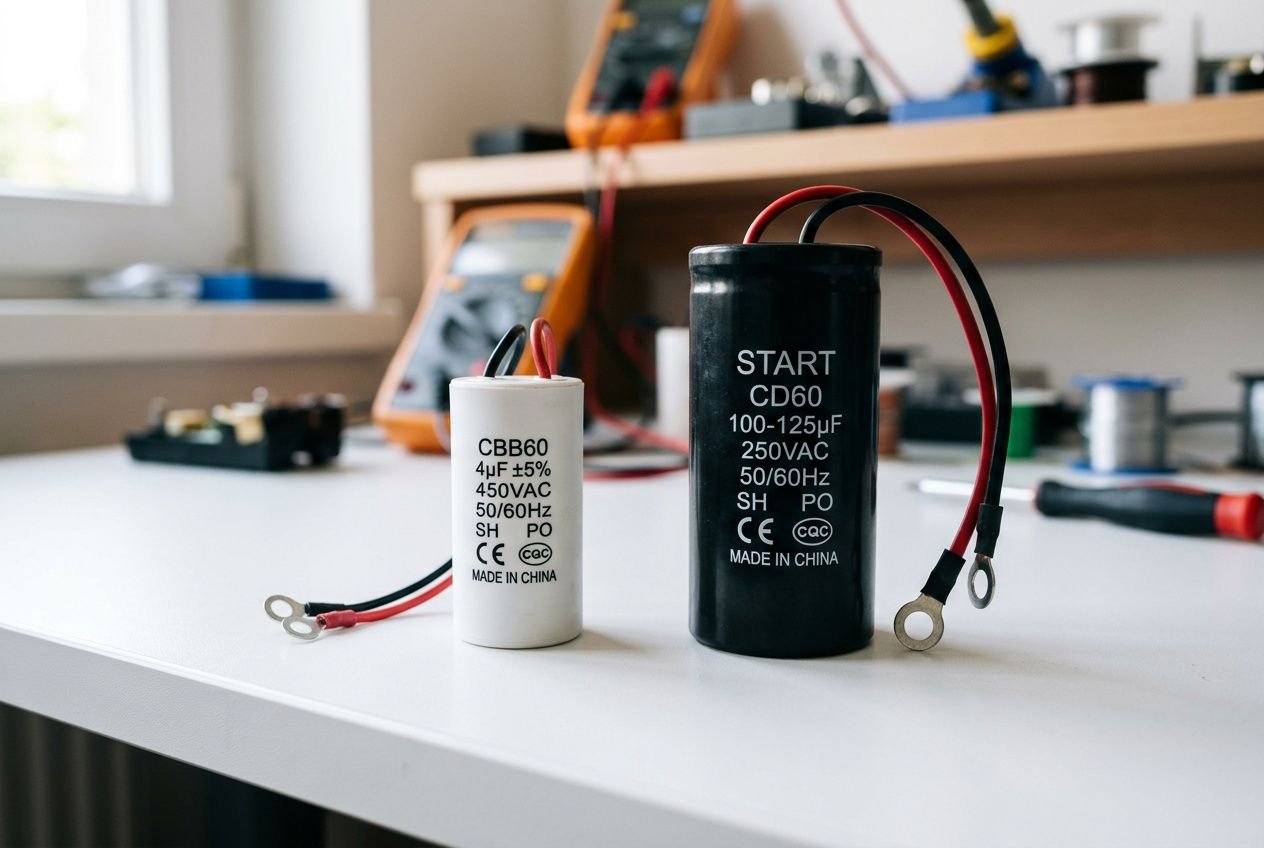

Comment reconnaître un condensateur de démarrage ou permanent

Pour reconnaître un condensateur de démarrage ou permanent, il suffit d’observer quelques caractéristiques visuelles et techniques. Les condensateurs permanents sont souvent clairs et affichent une valeur de capacité fixe. En revanche, les condensateurs de démarrage sont généralement plus sombres, plus volumineux, et indiquent parfois une large plage de tolérance.

• Capacité nominale : le type de condensateur permanent a une valeur généralement comprise entre 1 et 60 µF, alors que celui de démarrage varie de 30 à 350 µF.
• Tension nominale : la tension supportée par le condensateur permanent atteint 250 à 450 V AC, tandis que celle du condensateur de démarrage est plutôt de 250 à 300 V AC, adaptée à des usages de très courte durée de fonctionnement.
• Dimensions et poids : le condensateur permanent est généralement compact, alors que la forte capacité du condensateur de démarrage le rend nettement plus encombrant.

Chaque type de condensateur se distingue également par ses bornes de connexion spécifiques. Le condensateur permanent utilise souvent des câbles souples ou des cosses simples. Ces éléments pratiques simplifient l'identification et l'opération lorsque vous devez remplacer un condensateur défaillant, rendant le rôle du condensateur immédiatement reconnaissable.

Risques en cas de confusion entre les deux types

Utiliser un condensateur de démarrage en mode usage permanent provoque un échauffement extrêmement rapide et dangereux. Ce composant n'est absolument pas conçu pour supporter une alimentation électrique continue. Une telle méprise engendre inévitablement des risques sérieux d'électrocution, d'explosion ou d'incendie.

Installer un condensateur de démarrage sans son relais de déconnexion associé est strictement interdit. En raison de la surchauffe excessive, sa durée de fonctionnement se limiterait à seulement quelques heures. Cette erreur peut mener à la destruction complète du moteur, avec projection violente de liquide ou de gaz électrolytique brûlant.

Symboles, cosses et schémas de branchement du condensateur permanent

Le condensateur permanent et le condensateur de démarrage se distinguent par leur connectique et leur représentation symbolique. Maîtriser ces différences est essentiel pour une installation sécurisée de votre moteur électrique ou climatiseur.

Différence entre condensateur 2 cosses et 4 cosses

Il n’y a aucune différence fonctionnelle entre un condensateur à 2 cosses et un modèle à 4 cosses; les deux sont identiques. Quelle que soit la version, il suffit de raccorder seulement deux cosses au circuit, les autres n’étant pas utilisées si vous n'ajouter pas un second condensateur (un autre permanent ou un démarrage).

• Condensateur 2 cosses : Il est doté d'une unique paire de bornes et se fixe directement sur le moteur, idéal pour les installations simples nécessitant un seul condensateur permanent.
• Condensateur 4 cosses : Ses deux paires de bornes offrent la possibilité d'assembler un condensateur permanent et un condensateur de démarrage sans utiliser de câble supplémentaire.
• Montage parallèle direct : La configuration à 4 cosses permet de connecter directement les deux condensateurs aux mêmes bornes.
• Câblage simplifié : Ce type de composant réduit le nombre de connexions, ce qui limite les risques d'erreurs lors de l'installation.

Nos condensateurs électrolytiques sont disponibles avec des bornes faston doubles ou équipés d'un relais électronique intégré. Cette polyvalence vous permet de les adapter à n'importe quel moteur sans modifier le circuit principal.

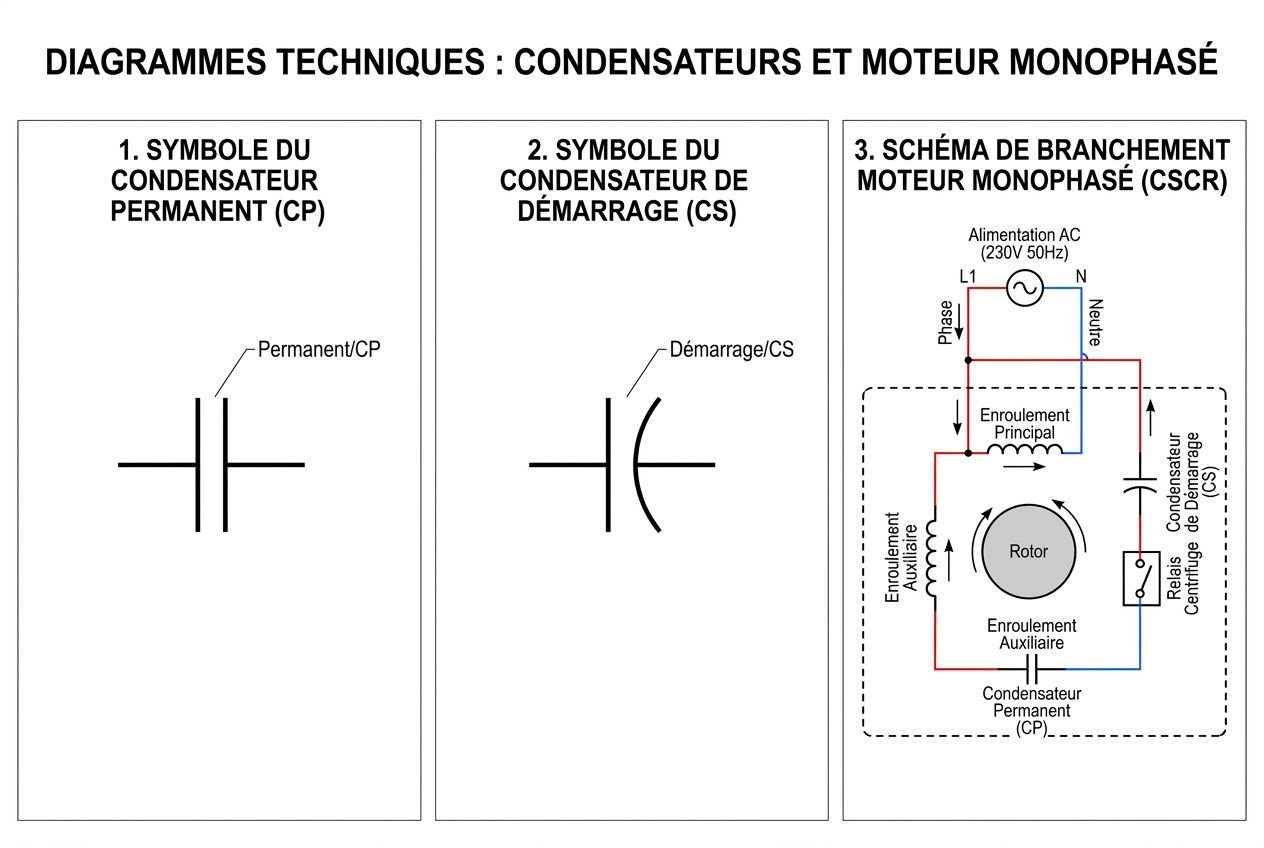

Symbole condensateur de démarrage et permanent sur les schémas

Le symbole condensateur de démarrage est aisément reconnaissable sur les schémas électriques. Le condensateur permanent est représenté par deux traits parallèles de longueur identique, indiquant son absence de polarisation. En revanche, le condensateur de démarrage est généralement symbolisé par un trait plus épais ou incurvé pour le distinguer.

Sur les schémas, l’étiquette « CP » ou « Run » désigne le condensateur permanent, tandis que « CS » ou « Start » indique le condensateur de démarrage. Le premier est toujours monté en série avec l'enroulement auxiliaire du moteur. Le second est connecté en parallèle, souvent avec un interrupteur centrifuge qui permet de le déconnecter automatiquement.

Branchement condensateur de démarrage et permanent

Le branchement du condensateur permanent suit un schéma précis pour garantir un fonctionnement optimal du moteur. Il se connecte en série avec l'enroulement auxiliaire chargé du démarrage du moteur et reste actif en permanence durant toute la rotation de l'arbre.

Le condensateur de démarrage se branche quant à lui en parallèle avec le condensateur permanent. Un relais ou un système centrifuge l'isole automatiquement du circuit lorsque le moteur atteint environ 80 % de sa vitesse nominale. Cette coupure évite efficacement toute surchauffe ou détérioration du composant.

Nos modèles équipés d'un relais électronique gèrent cette déconnexion de manière autonome. Le câblage est ainsi simplifié : une seule connexion suffit pour commander le système. Cette technologie réduit les risques d'erreur d'installation et améliore considérablement la fiabilité de l'ensemble.

Produits recommandés

100 µf Condensateur de démarrage électrolytique

30,60 €

108 - 130 µf Condensateur de démarrage électrolytique

33,90 €

Condensateur permanent 30 µF 450V à câble

22,20 €

Condensateur permanent 20 µF 450V cosses

18,20 € 18,20 €

Choisir le bon condensateur selon votre moteur et application

Le choix du condensateur est déterminé par la puissance du moteur, son type de charge et ses besoins en amorçage. Ce guide vous accompagne pour trouver le composant idéal, que ce soit pour une installation domestique ou professionnelle.

Capacités, tensions et règles de dimensionnement

Pour les condensateurs permanents d'application, les capacités s'échelonnent généralement de 1 à 60 µF. Une tension nominale de 350 à 450 V AC garantit une bonne sécurité et une longue durée de vie. De son côté, le condensateur de démarrage demande souvent des valeurs bien plus élevées, généralement comprises entre 30 et 350 µF, pour une tension plus modeste.

En pratique, la capacité du condensateur de démarrage doit être 4 à 6 fois supérieure à celle du modèle permanent. Par exemple, un moteur équipé d'un condensateur permanent de 7 µF nécessitera une capacité de démarrage d'environ 30 à 50 µF. Ce ratio assure un couple optimal au démarrage sans gaspillage d'énergie.

Il est essentiel que la tension du condensateur soit toujours supérieure à la tension nominale prévue pour votre moteur électrique. Une valeur du condensateur trop faible réduira le couple initial, tandis qu'une capacité excessive augmentera le courant de façon inutile. Respectez toujours la tolérance indiquée par le constructeur, généralement de ±10%.

Applications courantes du condensateur permanent

Les petits équipements domestiques fonctionnent souvent uniquement avec un condensateur permanent. Dans ce cas, la sélection du condensateur moteur est simple, car les charges à démarrer demandent peu d'effort. Un modèle de 2 à 7 µF suffit généralement à assurer une rotation continue et stable.

• Climatisation réversible : utilise généralement un condensateur permanent de 5-10 µF associé à un condensateur de démarrage de 30-80 µF.
• Ventilateur centrifuge : un simple condensateur permanent de 2-4 µF convient parfaitement, grâce à la faible inertie de la charge.
• Machine à laver : emploie un condensateur permanent d'environ 12 µF, complété par un condensateur de démarrage de 70 µF qui se déconnecte rapidement.

Pour un moteur d'une puissance supérieure à 1 kW ou pour des applications à fortes contraintes, l'utilisation combinée de deux condensateurs (permanent et démarrage) devient indispensable. Ce montage assure un lancement fiable et protège le moteur des risques de surchauffe.

Précautions lors du remplacement d'un condensateur

Avant de procéder au remplacement d'un condensateur, il est impératif de couper le courant au disjourncteur et de décharger l'ancien composant pour éviter tout risque d'électrisation. Utilisez un outil isolé, comme un tournevis, pour court-circuiter les bornes en toute sécurité. Notez ensuite précisément la capacité (en µF) et la tension du modèle à changer.

Testez le condensateur avec un multimètre avant de conclure à une panne. Une valeur de capacité nettement inférieure aux spécifications confirme son usure. Installez le nouveau condensateur en respectant le schéma de câblage d'origine, puis vérifiez l'absence de bruit anormal lors du démarrage du moteur.
