Comment choisir un condensateur pour moteur électrique monophasé

Pour garantir les meilleures performances de votre moteur électrique monophasé, le choix du bon condensateur est une étape cruciale. Ce guide détaille les paramètres à considérer : la capacité en microfarads, la tension et le type de connexion. Nous distinguerons également le condensateur permanent du condensateur de démarrage pour assurer un remplacement sécurisé.

Critères essentiels pour choisir un condensateur permanent pour moteur

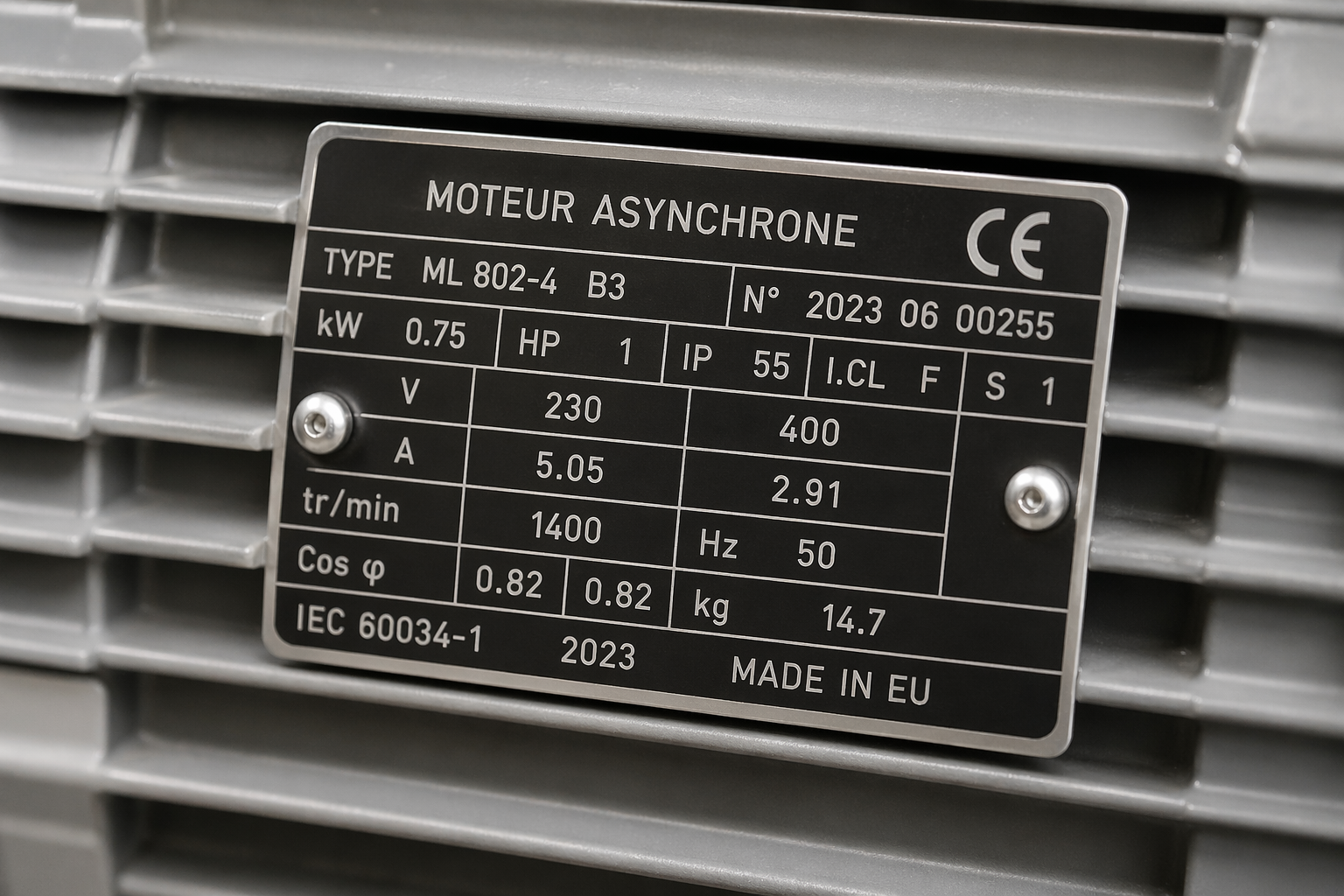

La sélection du condensateur pour moteur approprié dépend principalement des informations indiquées sur la plaque signalétique du modèle d'origine. Trois éléments sont déterminants : la capacité en µF, la tension en V AC et le système de connexion. Ignorer ces caractéristiques peut empêcher le démarrage du moteur ou endommager son enroulement auxiliaire.

Capacité en µF et tension en V, les deux priorités

La capacité du condensateur doit être rigoureusement identique à celle de l'ancien modèle. Sélectionner un condensateur pour un moteur monophasé implique qu'une valeur précise est requise pour une puissance moteur spécifique. Une variation, par exemple de 8 µF à 10 µF, peut bloquer le système ou provoquer une surchauffe importante.

Concernant la tension, celle du nouveau condensateur peut être égale ou supérieure à l'originale, mais surtout pas inférieure. Remplacer un condensateur de 8 µF 400 V par un modèle équivalent de 450 V est tout à fait possible. Les tensions les plus courantes pour un moteur monophasé sont généralement de 250 V, 400 V et 450 V AC.

Comment calculer la capacité du condensateur moteur 220 V

En l'absence des marquages d'origine, des formules mathématiques permettent d'estimer la bonne capacité du condensateur moteur. Multipliez l'intensité de service en ampères par 13,8466 pour obtenir les µF nécessaires. Une autre méthode consiste à diviser l'intensité de service en ampères par 0,07222.

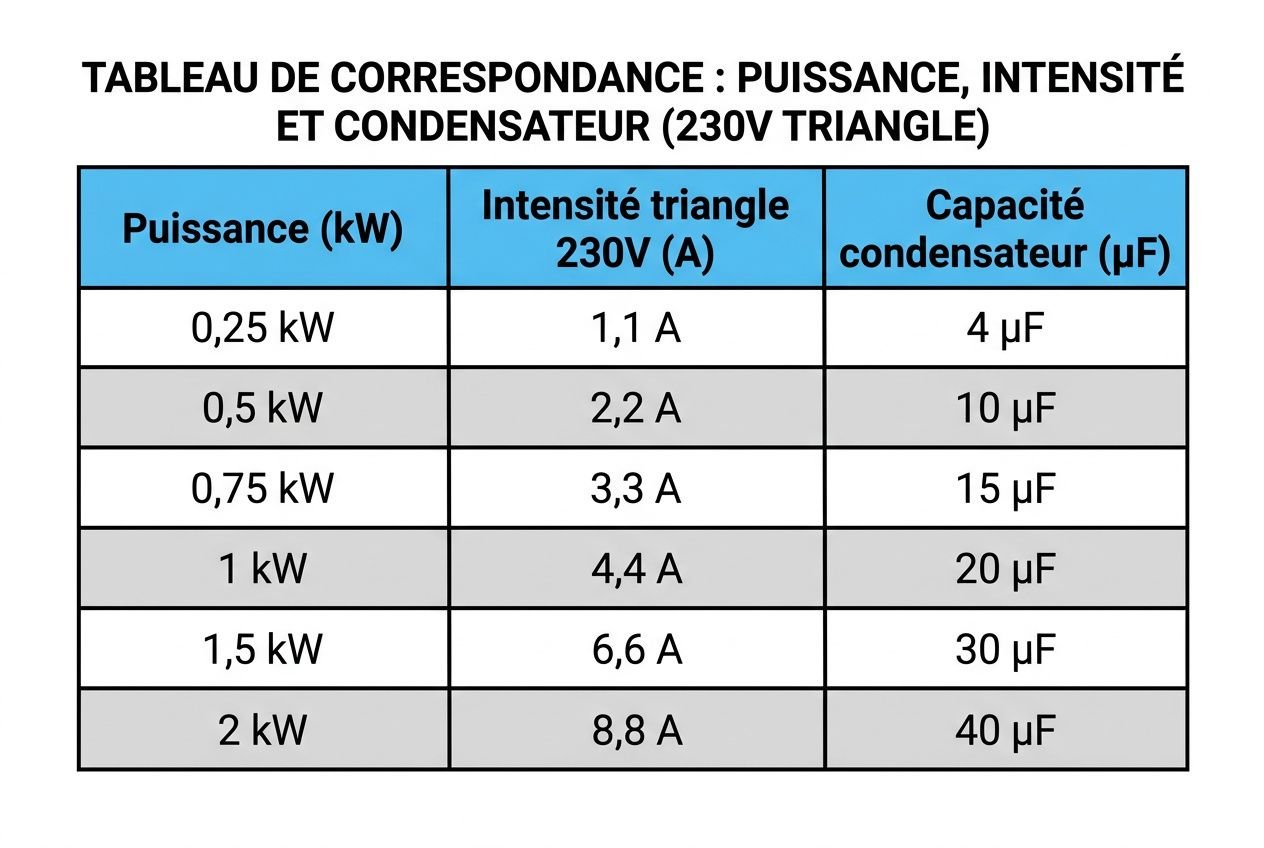

Ces calculs conviennent parfaitement pour des équipements électriques d'une puissance allant jusqu'à environ 2,2 kW. Vous pouvez également utiliser un simple tableau de correspondance entre l'intensité et les microfarads pour éviter des calculs fastidieux. Dans tous les cas, vérifiez d'abord la plaque signalétique du moteur si elle est encore lisible.

Type de connexion et dimensions à vérifier

Il existe deux standards de branchement principaux : les cosses Faston de 6,3 mm et les connexions par câbles classiques. Assurez-vous que le nouveau condensateur dispose du même type de sortie pour éviter de modifier le câblage existant. Les cosses ne se connectent pas de la même manière qu'un fil directement relié à l'enroulement.

Les dimensions physiques sont également à prendre en compte : le condensateur permanent pour moteur doit pouvoir se loger facilement dans son emplacement. Une tolérance de ±5 % sur la capacité du condensateur est généralement acceptable pour garantir un fonctionnement fiable. La plage de température standard est quant à elle suffisante pour la plupart des usages domestiques et professionnels courants.

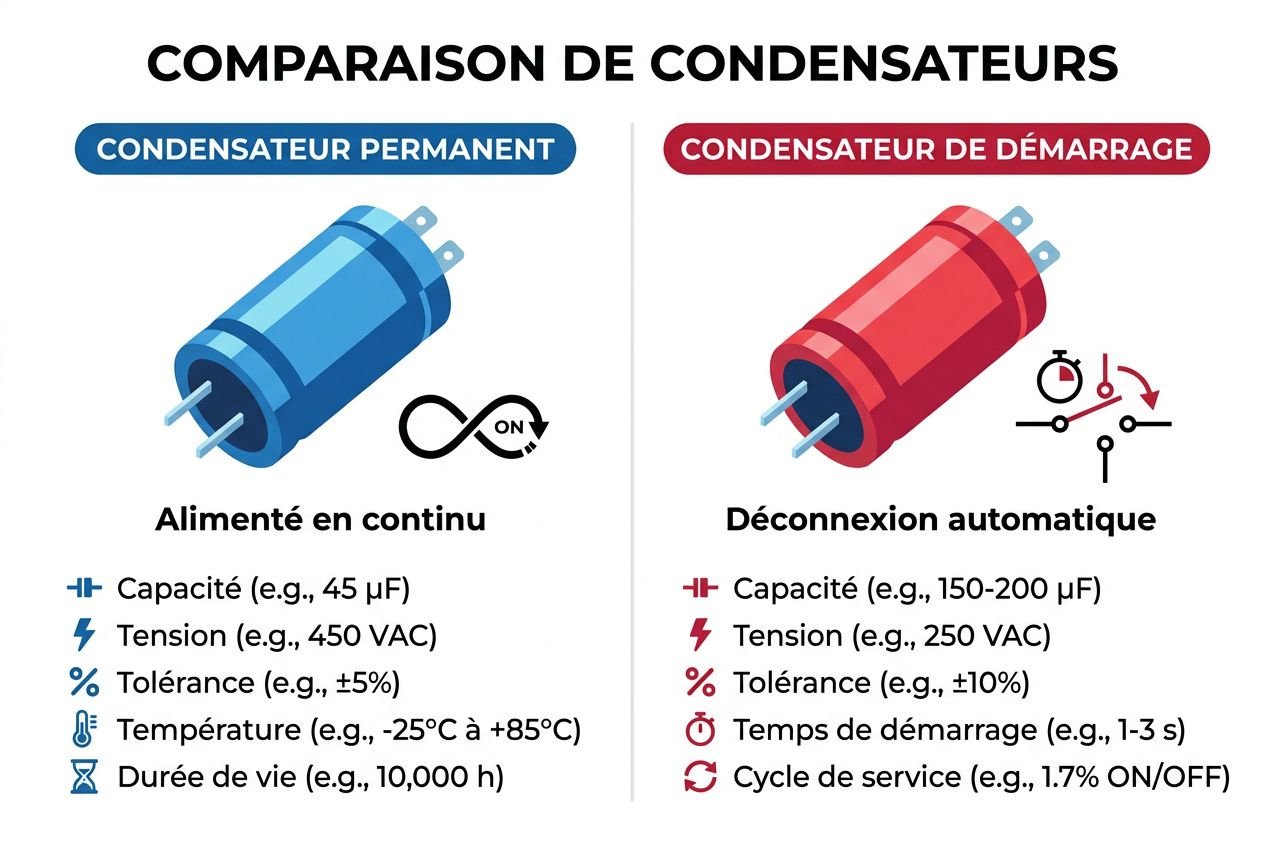

Condensateur permanent ou de démarrage, quel condensateur choisir

Les moteurs électriques monophasés utilisent deux grandes familles de condensateurs, chacune ayant un rôle spécifique et distinct. Ces composants ne sont pas interchangeables. Bien comprendre leurs différences permet de savoir quel condensateur choisir pour un moteur et d'éviter les erreurs.

Rôle et fonctionnement du condensateur permanent

Le condensateur permanent fonctionne en continu pendant l'utilisation de l'appareil. Il génère le déphasage nécessaire entre l'enroulement principal et l'enroulement auxiliaire du moteur asynchrone, assurant ainsi la création du champ magnétique indispensable au fonctionnement du moteur électrique monophasé.

• Déphasage constant : Ce type de condensateur produit un décalage stable entre les enroulements, garantissant une rotation fluide.
• Amélioration du rendement : Un condensateur adapté optimise la puissance globale et réduit les pertes d’énergie du moteur asynchrone.
• Non polarisé : Le sens de branchement est indifférent, ce qui permet d’inverser les câbles sans risque.
• Durée de vie : Elle est généralement comprise entre 5 et 15 ans, selon l’utilisation du moteur électrique monophasé.

Ce condensateur permanent améliore également le couple en régime normal pour de meilleures performances. Un seul condensateur de ce type suffit souvent pour équiper des appareils comme les volets roulants, les pompes ou les VMC.

Contrairement aux condensateurs de démarrage, ces modèles ont une capacité fixe et sont conçus pour fonctionner en continu. Choisir un condensateur moteur permanent de cette catégorie assure une longue durée de vie.

Condensateur de démarrage, usage et précautions essentielles

Ce type de condensateur s’active uniquement au démarrage pour fournir un couple de démarrage élevé. Il doit être rapidement désactivé par un relais une fois la vitesse nominale atteinte. Si vous vous demandez quel condensateur pour un moteur 220v nécessitant plus de puissance, ajoutez simplement ce composant en parallèle avec le condensateur permanent.

• Déconnexion obligatoire : Un relais ou un coupleur doit impérativement couper cet enroulement auxiliaire dès que la pleine vitesse est atteinte.
• Risque d'explosion : Laisser ce condensateur sous tension en continu provoque une surchauffe et peut entraîner une explosion.
• Électrolytique polarisé : Certains modèles sont polarisés : il est donc important de vérifier les bornes avant le raccordement.
• Tolérance étendue : Ces condensateurs acceptent souvent une tolérance plus large (±20 %), ce qui simplifie leur remplacement.

Leurs caractéristiques techniques indiquent généralement une tension de 250 V et une fréquence adaptée au réseau monophasé. L’étiquette précise toujours une plage de capacité, ce qui facilite son identification face à un modèle permanent. Un condensateur démarrage moteur doit impérativement être associé à un système de coupure adéquat.

Produits recommandés

100 µf Condensateur de démarrage électrolytique

30,60 €

Condensateur permanent 8 µF 450V à câble

15,20 € 15,20 €

Condensateur permanent 60 µF 450V cosses

40,20 €

Remplacement et cas particulier du moteur triphasé en 220 V

Remplacer une pièce usée ou défectueuse sur votre machine est généralement une opération simple. Avant toute intervention, assurez-vous de couper l'alimentation électrique et de porter des gants isolants. Cette précaution protège efficacement contre les risques d'électrisation ou de brûlure.

Quel condensateur pour convertir un moteur triphasé en 220 V

Pour convertir un moteur triphasé en monophasé, utilisez exclusivement un condensateur permanent. Pour choisir le condensateur adapté à un moteur de 220v 3kw, appliquez cette formule : multipliez la puissance en kilowatts par 1,4, puis divisez le résultat par 0,01662.

Cette adaptation réduit inévitablement les performances du moteur et n'est recommandée que pour des applications moins énergivores. Elle nécessite un condensateur de forte capacité. Par exemple, pour un moteur de 3 kW, la capacité du condensateur permanent recommandée est souvent proche de 250 µF.

• Perte d'énergie : La conversion vers le monophasé engendre une baisse de puissance disponible d'environ 30 %.
• Choix du composant : Un simple condensateur pour moteur de démarrage seul est insuffisant pour ce type d'installation.
• Formule de calcul : Puissance (kW) × 1,4 ÷ 0,01662 = capacité en µF, ou encore Intensité (A) × 13,8466 = µF.
• Limite technique : Ces calculs restent valables jusqu'à environ 2,2 kW. Pour une puissance supérieure, une étude technique spécifique est nécessaire.

Consulter la plaque moteur permet de connaître précisément l'intensité nominale et de simplifier votre choix. Bien qu'avec un bon condensateur le moteur fonctionne correctement, il ne retrouvera jamais son rendement d'origine.

Démarrage difficile, comment détecter un condensateur défaillant

Un condensateur fatigué provoque généralement des symptômes facilement identifiables, comme un bourdonnement anormal ou une surchauffe excessive du moteur. Quand ces signes apparaissent, il devient urgent de tester le condensateur pour prévenir une panne plus grave.

• Bourdonnement : Un moteur qui peine à démarrer et qui bourdonne indique souvent un condensateur usé, incapable de fournir le couple de démarrage nécessaire.
• Usure prématurée : L'exposition à de fortes chaleurs ou à des surtensions réduit considérablement la durée de vie du condensateur pour moteur.
• Test au multimètre : En position Ohms, une lecture qui monte puis redescend indique un bon état. Si la valeur reste bloquée, le condensateur est très probablement à remplacer.
• Baisse d'efficacité : Au fil du temps, la capacité du condensateur diminue progressivement, ce qui peut finalement empêcher toute rotation.

La durée de vie moyenne d'un condensateur est généralement comprise entre 5 et 15 ans. Des conditions d'utilisation difficiles, comme des cycles intensifs ou une forte chaleur, peuvent raccourcir cette période. La défaillance survient souvent de manière soudaine, sans signe annonciateur.

Procédure de remplacement en toute sécurité

Travailler en sécurité est primordial. Commencez toujours par couper l'alimentation électrique du moteur. Portez des gants isolants et attendez quelques minutes pour laisser le condensateur se décharger complètement. Vous pouvez aussi utiliser un testeur de tension pour confirmer l'absence totale de courant.

Ouvrez ensuite le capot de protection pour repérer la valeur en µF et la tension nominale de l'ancien condensateur. Débranchez-le avec précaution et installez le nouveau composant identique. Pour un condensateur permanent, la polarité n'a pas d'importance. Refermez le boîtier, remettez le courant et vérifiez que le démarrage et le fonctionnement sont corrects.
