Comment choisir votre condensateur pour moteurs de volets roulants
Découvrez comment choisir et remplacer facilement le condensateur de votre moteur de volet roulant. Cet article détaille le rôle du condensateur, les critères de sélection comme sa capacité ou sa tension, et la procédure à suivre pour résoudre une panne.
Rôle du condensateur dans les moteurs de volets roulants
Le condensateur est un composant essentiel pour le moteur de volet roulant. Sans lui, le système est incapable de démarrer et peut se bloquer, souvent en produisant un bourdonnement caractéristique.
Comment fonctionne le condensateur dans un moteur de volet
Le condensateur moteur volet crée un déphasage indispensable entre la tension et le courant. Ce décalage permet de générer le champ magnétique nécessaire pour démarrer et faire tourner un moteur monophasé.
Il emmagasine l'énergie électrique pour la restituer au moment précis du démarrage, fournissant ainsi la puissance initiale indispensable au fonctionnement du moteur. Cette impulsion énergétique permet de soulever sans effort un moteur volet roulant, même lourd.

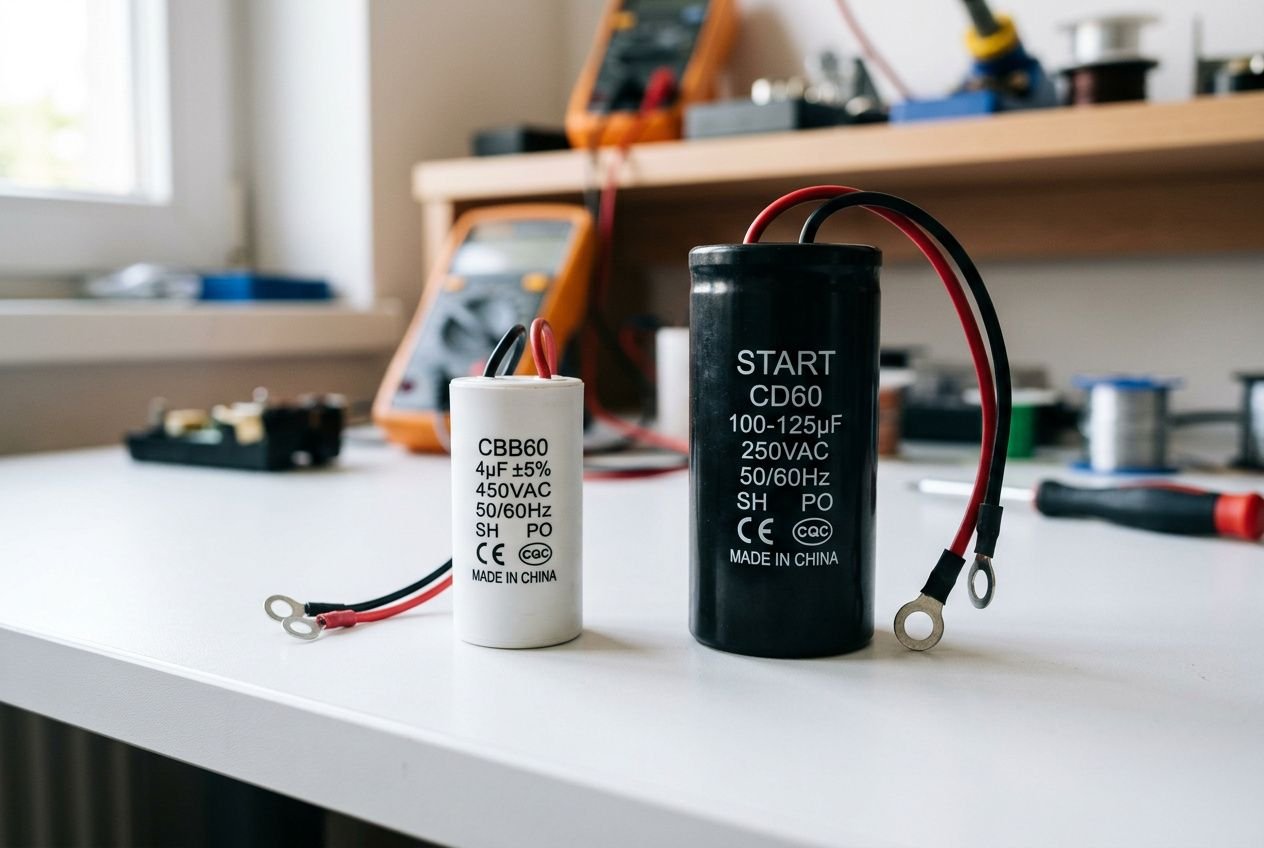

Condensateur permanent ou de démarrage : quelle différence
Il est important de distinguer un condensateur permanent d'un condensateur de démarrage. Le premier reste actif en permanence et participe à chaque cycle d'ouverture et de fermeture.
Ce composant régule continuellement les variations de tension pendant le mouvement. Il assure ainsi une rotation constante et fluide, éliminant les à-coups qui pourraient endommager le mécanisme.
Pourquoi le condensateur influence la durée de vie du moteur
Un condensateur correctement calibré améliore l'efficacité énergétique en limitant les pics de consommation. En permettant une mise en route progressive, il réduit l'usure mécanique des composants.
Il prolonge ainsi considérablement la durée de vie du moteur de volet en le protégeant contre les chocs électriques répétés. Il est intéressant de noter que la majorité des pannes provient de ce petit composant plutôt que de la motorisation elle-même.
Comment choisir le bon condensateur pour moteur de volet
Pour sélectionner un modèle adapté, il est essentiel de vérifier plusieurs critères techniques cruciaux pour le démarrage du moteur. La capacité, la tension et la durée de vie doivent absolument correspondre à celles du condensateur d'origine de votre moteur de volet.
Capacité en µF et tension nominale du condensateur
Le premier élément à contrôler est la valeur en µF, indiquée sur votre condensateur moteur volet roulant. Vous devez impérativement conserver la même valeur, afin d'éviter toute surchauffe ou tout dysfonctionnement du moteur volet roulant.
- Relever la valeur exacte : Avant toute manipulation, notez précisément le nombre de microfarads indiqué sur l'ancien condensateur.
- Tension nominale supérieure : Pour un usage standard, un modèle de 400 V ou 450 V garantit une excellente marge de sécurité.
- Classe de durée de vie : La classe B promet une longévité exceptionnelle, idéale pour une utilisation intensive et quotidienne.
Il est impératif que la tension du nouveau condensateur soit égale, ou mieux, supérieure à celle de l'ancien. Ainsi, remplacer un modèle de 400 V par un modèle de 450 V n'occasionne aucun souci.
| Couple du moteur (Nm) | Capacité recommandée (µF) | Tension nominale minimale (V) | Classe de durée de vie |
| 6 Nm | 2,5 µF | 400 V | Classe B |
| 8-10 Nm | 3,3-4 µF | 400 V | Classe B |
| 15-17 Nm | 4,5 µF | 450 V | Classe B |
| 20 Nm | 5,5 µF | 450 V | Classe B |
| 25 Nm | 6 µF | 450 V | Classe B |
| 35 Nm | 7 µF | 450 V | Classe B |
En règle générale, les tolérances de fabrication sont de l'ordre de ±5 %. Vous pouvez facilement vérifier l'état de votre composant à l'aide d'un multimètre avant de procéder à son remplacement.
Cosses Faston et types de connexion à vérifier
Pour bien choisir un condensateur pour volet roulant, il faut examiner avec soin son système de connexion. Les cosses Faston de 2,8 mm équipent la plupart des installations françaises et offrent une compatibilité optimale.
Certains moteurs de volet font usage de fils souples directement connectés aux bornes. Avant d'acheter votre condensateur de volet, inspectez votre installation pour identifier correctement le type de raccordement en place.
Compatibilité avec Somfy, Simu et Bubendorff
Le format 3,5 µF avec des cosses Faston de 2,8 mm est la norme pour les moteurs d'une puissance de 200 à 350 W. Notre boutique propose ce condensateur pour volet roulant à fond plat, une solution compatible avec une large majorité du marché.
Nous proposons aussi un condensateur pour moteur de volet de 6 µF à fils, adapté aux équipements les plus puissants. La marque a finalement peu d'importance, pourvu que les spécifications respectent les normes européennes de sécurité électrique.
Produits recommandés
Symptômes, diagnostic et procédure pour réparer le condensateur
Repérer rapidement une anomalie permet d'éviter une panne complète de votre installation. Ces symptômes indiquent souvent un condensateur défectueux, qu'il faut alors remplacer rapidement pour préserver le bon fonctionnement du moteur.

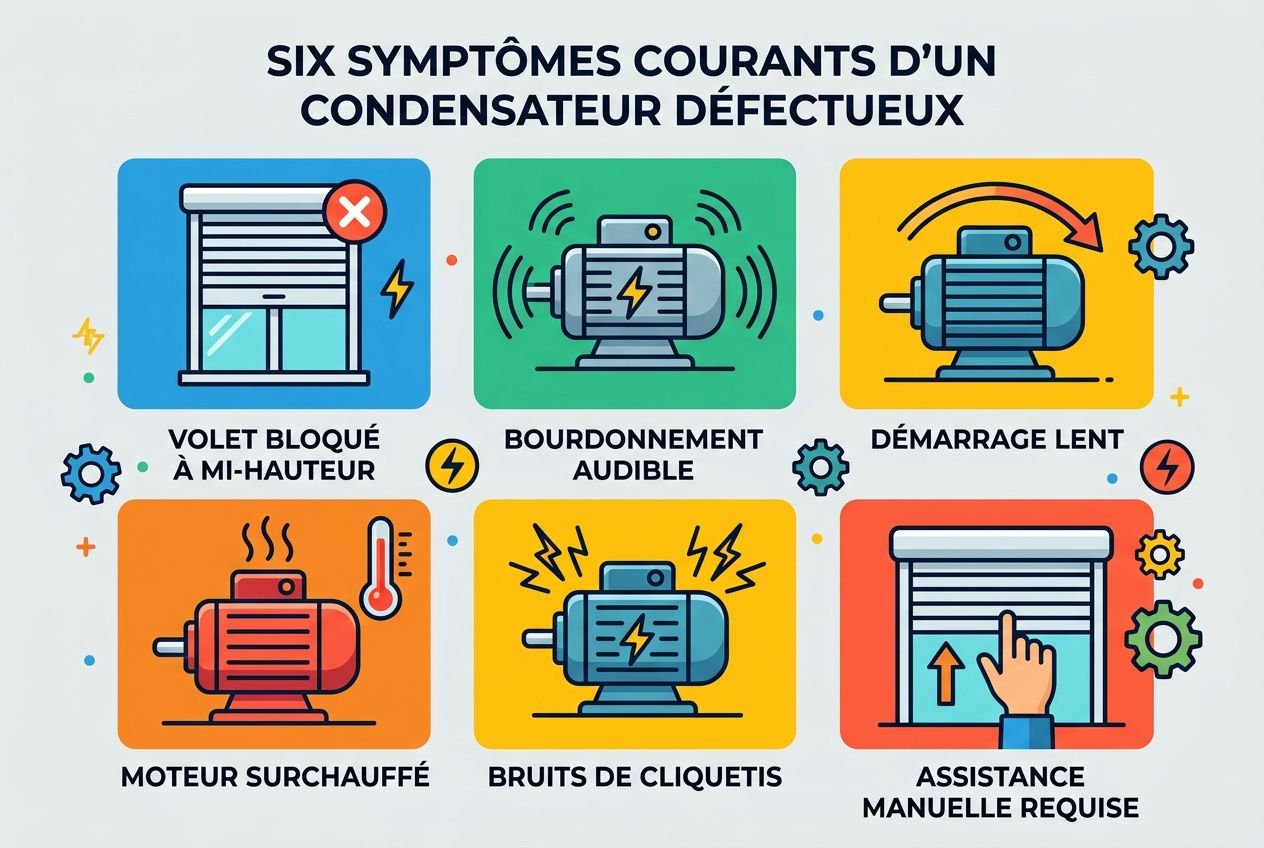

Comment savoir si le condensateur du moteur de volet est en panne
Identifier ces signes vous aide à agir avant la casse définitive du moteur de volet roulant. Cela démontre simplement qu'un condensateur de moteur de volet est usé et doit être changé au plus vite.
- Volet bloqué à mi-hauteur : Le condensateur usé manque de force pour soulever la charge, bloquant ainsi le tablier.
- Démarrage tardif ou nécessitant une assistance : Le mécanisme s'active uniquement après une aide manuelle, signalant une faiblesse évidente.
- Bruits anormaux : Des grincements ou bourdonnements révèlent un manque de puissance électrique interne.
- Surchauffe : Une odeur de brûlé ou une forte chaleur indiquent une surcharge électrique anormale.
Lorsque le démarrage devient lent, cela traduit une baisse de la valeur du condensateur. Le fonctionnement du moteur est alors sérieusement compromis par cette perte de capacité.
Étapes pour remplacer le condensateur en toute sécurité
Face à ces symptômes d'un condensateur défectueux, agissez toujours avec prudence. Coupez systématiquement l'électricité au disjoncteur avant d'intervenir sur le moteur de volet.
Notez la capacité et la tension précises du condensateur d'origine. Débranchez délicatement les fils ou les cosses en mémorisant leur position. Branchez ensuite le nouveau condensateur strictement de la même façon. Vérifiez le fonctionnement du moteur en effectuant quelques cycles complets d'ouverture et de fermeture.
Remplacement du condensateur ou du moteur complet
Pour une installation ancienne, changer uniquement le condensateur du moteur de volet roulant peut s'avérer insuffisant. D'autres pièces usées risquent d'entraîner des dysfonctionnements majeurs et récurrents.
Un composant grillé provient parfois d'un mécanisme vieillissant qui force excessivement. Réparer en remplaçant rapidement le condensateur dès les premiers signes permet d'éviter la destruction de l'ensemble du dispositif.
Foire aux questions
Un condensateur défectueux se manifeste souvent par un blocage en cours de route ou un démarrage particulièrement lent. Vous pouvez également observer des bourdonnements anormaux ou une surchauffe du moteur. Pour vérifier son état, utilisez un multimètre en mode µF. Si la valeur de capacité affichée est largement inférieure à la normale, cela confirme la panne et vous devrez changer le condensateur de volet roulant.
La durée de vie typique d’un condensateur de volet roulant, notamment les modèles permanents de classe B, est d'environ cinq à dix ans pour une utilisation domestique. Pour éviter une panne inopinée, il est conseillé de procéder à un remplacement préventif tous les cinq à sept ans. Nous proposons dans notre gamme un condensateur de volet très fiable et parfaitement conforme à la norme EN 60252.
Il est tout à fait possible de changer vous-même le condensateur de votre volet roulant, à condition de respecter les précautions d'usage. Assurez-vous impérativement de couper l'alimentation électrique avant toute manipulation.
Commencez par noter scrupuleusement la capacité (en µF) et la tension du condensateur d'origine. Débranchez ensuite ses cosses pour installer le nouveau composant en toute sécurité.
Ce type de raccordement n'ayant pas de polarité, vous pouvez reconnecter les fils dans n'importe quel sens. Consultez notre sélection de condensateurs disponibles pour une livraison rapide et réparer votre installation efficacement.
