Calcul du condensateur permanent moteur monophasé : guide et tableau

Apprenez à calculer précisément la capacité nécessaire d'un condensateur pour moteur monophasé 230V. Ce guide présente les formules pour bien dimensionner un condensateur permanent, que ce soit pour remplacer une pièce défectueuse ou pour convertir un moteur triphasé en monophasé.

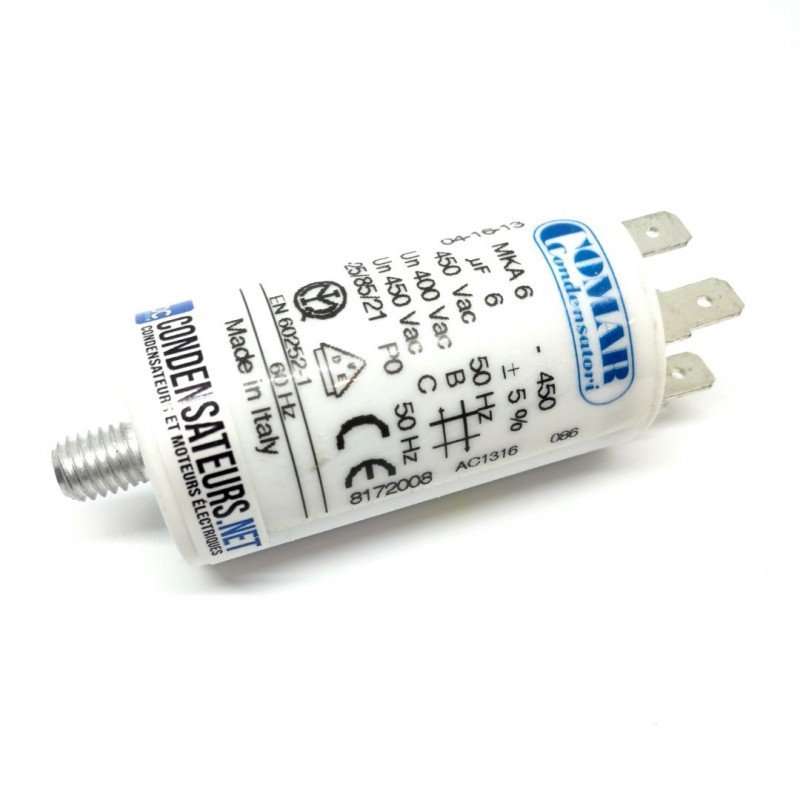

Comment calculer la valeur d'un condensateur permanent monophasé

Ce condensateur génère le déphasage nécessaire au démarrage et à la rotation du moteur monophasé. Pour déterminer la valeur d'un condensateur approprié, identifiez d'abord sa capacité d'origine, sa tension de service et son type de connexion. Un mauvais choix peut compromettre le démarrage ou causer une surchauffe prématurée.

Consultez notre gamme de condensateur moteur pour sélectionner la bonne référence.

Les formules de calcul du condensateur permanent

Plusieurs méthodes permettent de calculer la capacité d'un condensateur moteur. Une équation simplifiée s'applique si l'intensité du moteur en ampère est indiquée sur la plaque signalétique. Elle est particulièrement adaptée pour un moteur triphasé couplé en triangle sous 230 V.

• Méthode simplifiée: Multipliez le courant (en ampères) par 14 pour un moteur tri branché en triangle.
• Méthode complète: Ce calcul rigoureux nécessite de connaître l'intensité, la tension et la fréquence du réseau.
• Méthode par la puissance: Utilisez la puissance en kilowatts indiquée sur le moteur si le courant nominal n'est pas disponible.

La formule complète assure une plus grande précision pour les équipements fonctionnant en monophasé sous 230V. Pour un moteur qui consomme 2A, le résultat théorique est d'environ 27,7 µF. Il suffit ensuite d'arrondir cette valeur à la capacité standard la plus proche disponible.

Quelle formule choisir selon les données disponibles

Privilégiez l'approche simplifiée si l'intensité en ampère est clairement indiquée sur votre moteur. Cette méthode évite les erreurs lors du remplacement et permet une estimation rapide sans recherche approfondie.

• Courant connu: La multiplication par 14 convient parfaitement à un système triphasé fonctionnant à 230 V.
• Données limitées: Estimez environ 30 µF par kilowatt de puissance, puis ajustez au besoin en fonction du comportement du moteur.

À titre d'exemple, observez ce condensateur permanent moteur Leroy-Somer LS56P de 0,06 kW. Il nécessite une capacité de 6 µF sous 450 V pour un fonctionnement optimal. Cela illustre que l'estimation théorique doit parfois être ajustée selon les spécificités du bobinage.

Condensateur permanent : tension, tolérance et type de connexion

La tension du nouveau condensateur peut être supérieure à celle de l'ancien sans aucun problème. Remplacer un modèle 400 V par un 450 V offre même une meilleure marge de sécurité. En revanche, il ne faut jamais l'abaisser, sous peine de provoquer une rupture rapide du composant.

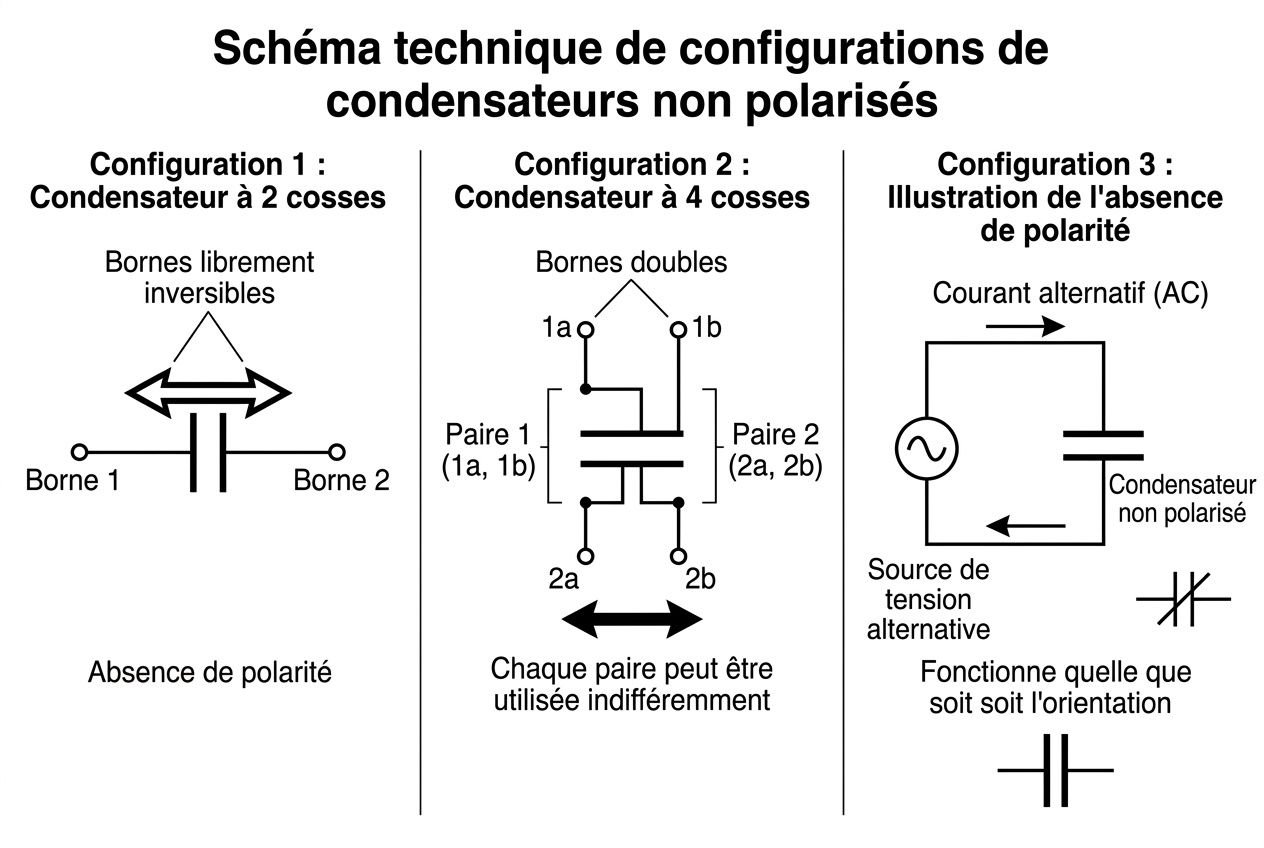

Pour faire le bon choix, vérifiez trois paramètres essentiels : la capacité, la tension et le type de connexion. Contrairement aux condensateurs de démarrage, les condensateurs permanents ne sont pas polarisés : leurs bornes peuvent être branchées indifféremment.

Tableau de calcul condensateur permanent par puissance moteur

Un tableau visuel simplifie le choix du condensateur adapté à la puissance de votre machine. Ces équivalences entre puissance et capacité (en µF) constituent une base solide, éprouvée par de nombreuses installations françaises depuis dix ans. Elles rendent le dimensionnement plus simple, surtout pour les débutants.

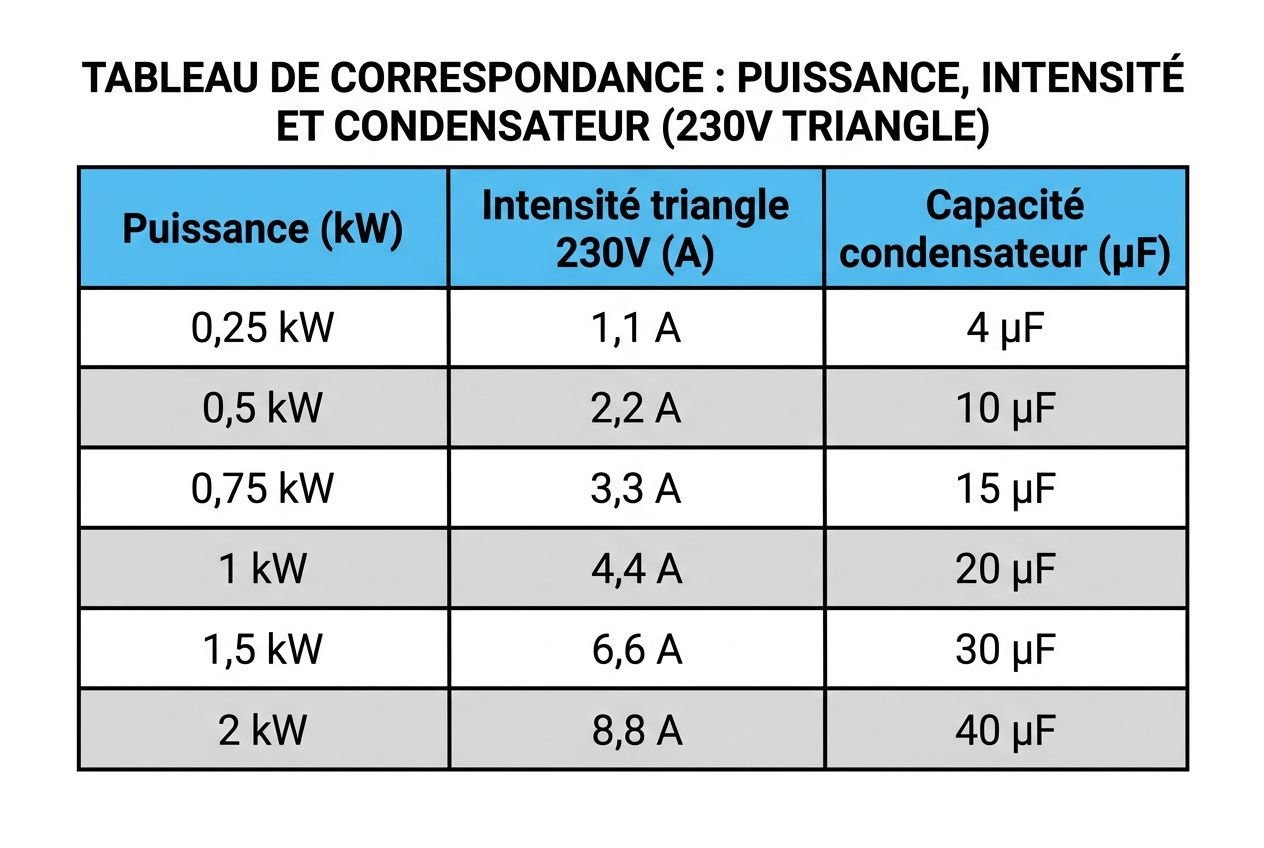

Tableau puissance/µF pour moteur monophasé 230 V

Ce tableau de calcul condensateur permanent associe directement la puissance du moteur à la capacité requise. Ces données, conformes aux normes électriques internationales et enrichies par l'expérience terrain de nos clients, sont essentielles. Une capacité insuffisante peut bloquer le démarrage, tandis qu'une capacité excessive fera surchauffer le condensateur et endommagera l'enroulement.

Pour un dimensionnement rapide sans calcul fastidieux, estimez une base d'environ 30 µF par kilowatt de puissance. Par exemple, pour un moteur de 1,5 kW, cette règle indique environ 45 µF, à arrondir à la valeur standard disponible la plus proche. Nous stockons les valeurs courantes pour garantir une expédition rapide.

Conversion moteur triphasé en monophasé avec condensateur

Convertir un moteur triphasé en monophasé implique un câblage sur le réseau 230 V avec un condensateur permanent. Ce dernier génère le déphasage indispensable au fonctionnement. Cette conversion ne concerne que les moteurs conçus pour une tension 230/400 V, indiquée sur leur plaque signalétique, et pour une puissance maximale d'environ 2,2 kW.

Pour déterminer la capacité requise, relevez d'abord l'intensité nominale en couplage triangle indiquée sur le moteur tri. Multipliez ensuite cette valeur par 14 pour obtenir la capacité (en µF) du condensateur nécessaire.

Cette transformation entraîne une perte de puissance d'environ 30 %. De plus, au-delà de 1,1 kW, le couple de démarrage fait souvent défaut, ce qui peut nécessiter un lancement manuel du moteur monophasé. Cette adaptation en mono convient surtout pour des applications comme les ventilateurs, les pompes ou les petits mécanismes d'une puissance inférieure à 0,75 kW.

Prenons l'exemple d'un moteur tri de 1,1 kW indiquant 4,8 A en triangle. Le calcul (4,8 x 14) montre qu'un condensateur de 67 µF est nécessaire, valeur qu'on arrondit généralement à 70 µF. Après cette adaptation, la machine ne délivrera plus qu'environ 770 W et son démarrage pourra être difficile.

Valeurs standards disponibles et associations en parallèle

Les condensateurs disponibles dans le commerce respectent des gammes standardisées, ce qui facilite le remplacement pour votre moteur tri. Notre inventaire couvre les capacités usuelles, de 1 à 100 µF. Si votre calcul théorique indique 27 µF, choisissez simplement la valeur standard la plus proche, soit 25 ou 30 µF selon la disponibilité.

• Association en parallèle : Il est possible de brancher plusieurs condensateurs en parallèle pour obtenir la capacité totale requise. Par exemple, deux condensateurs de 35 µF donneront une capacité équivalente de 70 µF.
• Tolérance de capacité : Une tolérance de ±5 % sur la valeur du condensateur est acceptable. Utiliser un condensateur de 20 µF au lieu de 19 ou 21 µF ne posera aucun problème de fonctionnement.
• Tension surdimensionnée : Privilégiez systématiquement un condensateur de 450 V, même si le 400 V est théoriquement suffisant. L'écart de prix est négligeable et cela garantit une meilleure sécurité et longévité électrique.
• Câblage à distance : Vous pouvez installer le composant à distance du moteur en prévoyant un câblage adapté. Pour cela, une section minimale de câble de 1,5 mm² est recommandée, que le réseau soit triphasé ou monophasé.

Il est fréquent, en cas de rupture de stock sur une valeur spécifique, d'associer deux condensateurs de capacité moindre (par exemple deux condensateurs de 40 µF pour obtenir 80 µF). Cette astuce électrique, valide, permet d'éviter des commandes urgentes et coûteuses. Veillez simplement à ce que la tension nominale globale reste adaptée à votre installation.

Produits recommandés

B165 - Condensateur 12µF moteur 700W bétonnière ALTRAD B165

15,50 €

Condensateur permanent 1 µF 450V cosses

9,18 €

Condensateur permanent 45 µF 450V à câble

34,30 €

Rôle du condensateur et sens de rotation du moteur

Le condensateur permanent génère le déphasage électrique nécessaire au démarrage et au fonctionnement d’un moteur monophasé. Contrairement à un moteur triphasé qui bénéficie naturellement de trois phases décalées, le réseau monophasé ne fournit qu’une seule phase. Le condensateur pallie cette limite en créant un courant décalé, essentiel pour générer le champ magnétique rotatif.

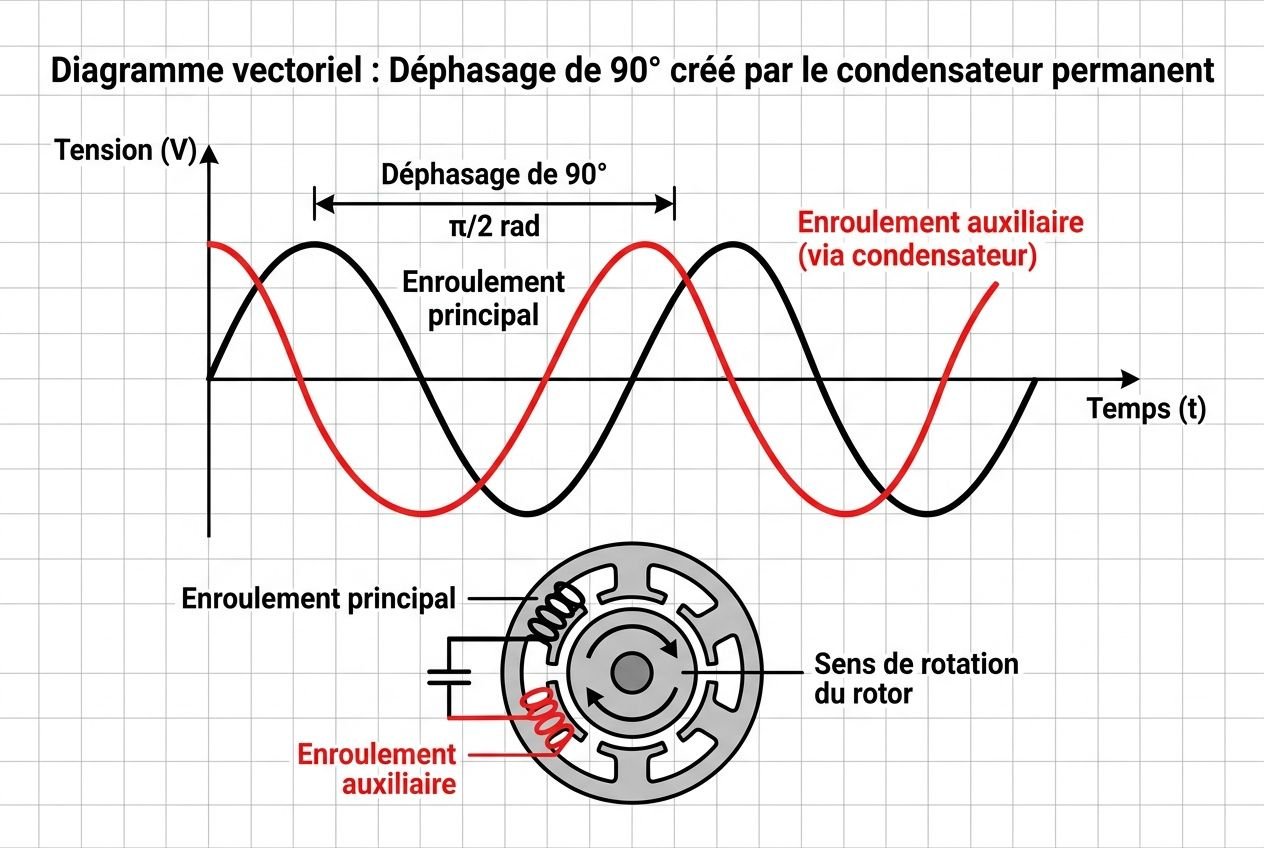

Comment le condensateur crée le déphasage et le couple

Un moteur monophasé est équipé de deux enroulements : un enroulement principal alimenté directement en 230 V, et un enroulement auxiliaire connecté au condensateur. Ce dernier décale le courant de 90° dans l’enroulement auxiliaire par rapport au secteur. Ce décalage génère un champ magnétique tournant qui met en mouvement le rotor dans son sens de rotation naturel.

• Déphasage de 90° : Le condensateur retarde le courant, créant une différence de phase optimale pour initier la rotation.
• Champ magnétique tournant : Les deux bobines, électriquement décalées, produisent un champ magnétique qui entraîne le rotor.
• Couple continu : Le condensateur garantit un couple de démarrage stable et une rotation fluide, réduisant les vibrations et les bourdonnements.

Une capacité insuffisante diminue ce déphasage, rendant le démarrage difficile. À l’inverse, un condensateur trop puissant provoque une surchauffe de l’ enroulement auxiliaire. Un calcul précis de la capacité en µF est donc crucial pour préserver la durée de vie du moteur.

Inverser le sens de rotation avec un condensateur permanent

Pour inverser le sens de rotation, il n’est pas nécessaire de modifier le condensateur permanent, car il n’est pas polarisé. L’inversion s’effectue en intervertissant les deux fils de l’enroulement auxiliaire au niveau du câblage. La connexion du condensateur reste inchangée; seul l’ordre des phases auxiliaires est modifié, ce qui inverse la rotation du moteur.

Par exemple, si un store motorisé descend correctement mais ne remonte pas, inversez ces deux fils. Comme avec un moteur triphasé, le système fonctionnera en sens inverse sans changement de composant. Cette manipulation est simple, mais assurez-vous que les connexions soient bien serrées pour éviter tout dysfonctionnement.

Remplacer un condensateur défaillant sans se tromper

Avant remplacement, relevez la capacité en µF, la tension nominale et le type de connexion du condensateur. Coupez impérativement l’alimentation électrique et déchargez l’ancien composant à l’aide d’un tournevis isolé. Cette précaution est indispensable pour éviter tout risque d’électrocution pendant l’intervention.

• Capacité identique : Choisissez un condensateur de même valeur (µF), avec une tolérance maximale de 5 %.
• Tension adéquate : Un modèle de 450 V peut remplacer un 400 V, mais l’inverse est prohibé pour des raisons de sécurité.
• Connexion compatible : Conservez le même type de bornes ou de connecteurs pour garantir une installation stable.

Testez le moteur immédiatement après l’installation du nouveau condensateur. Le démarrage doit être silencieux et régulier. Un bruit anormal indique généralement une capacité inadaptée, susceptible d’endommager le moteur rapidement.
