Brancher un condensateur de démarrage et permanent sur moteurs monophasés
Un moteur monophasé 220 V utilise deux condensateurs pour fonctionner correctement : un condensateur permanent, toujours actif, et un condensateur de démarrage (en option sur certains moteurs), qui n'agit que brièvement. Cet article explique comment réaliser un branchement moteur fiable et durable.
Branchement moteur monophasé avec condensateur de démarrage
Le branchement du condensateur de démarrage moteur monophasé utilise deux composants complémentaires. Le condensateur permanent maintient le déphasage électrique nécessaire pour assurer un fonctionnement continu. Le condensateur de démarrage fournit une impulsion d'électricité initiale, essentielle pour lancer la rotation sous charge.
Rôle et principe de fonctionnement du condensateur de démarrage
Le condensateur stocke temporairement de l'énergie pour augmenter brusquement le couple de démarrage. Contrairement au modèle permanent, il doit être associé à un relais qui le débranche rapidement. Sans cette sécurité, une alimentation prolongée détruirait ce composant, conçu pour un bref usage.
Il s'installe habituellement en série avec l'enroulement de démarrage. Le condensateur permanent se raccorde en parallèle entre le fil commun et le fil de travail. Cette disposition produit le déphasage idéal pour un moteur monophasé avec condensateur performant.

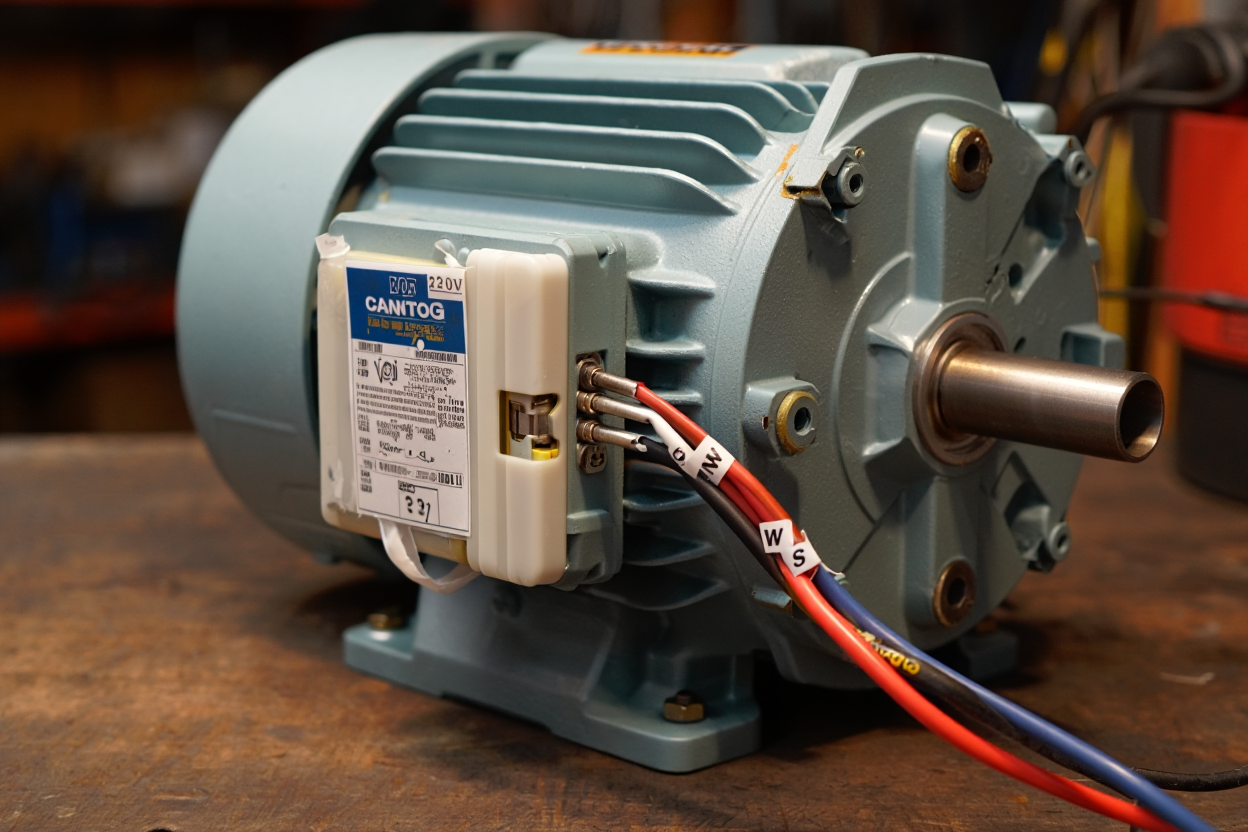

Schéma de branchement pas à pas (pompe, compresseur, atelier)
Que vous branchiez une pompe, un compresseur ou un moteur d'atelier, le plan de câblage reste identique. Le moteur a généralement trois fils principaux. Même pour un schéma branchement condensateur piscine, la méthode est la même.
- Fil commun (C) : connectez la phase de votre réseau électrique à cette borne centrale.
- Fil de travail (W) : branchez directement le neutre du réseau sur cette borne.
- Fil de démarrage (S) : installez le condensateur permanent entre les bornes C et S pour créer le déphasage.
- Condensateur de démarrage : reliez-le en parallèle avec un relais d'intensité pour une déconnexion automatique.
Utilisez des cosses adaptées pour des connexions électriques sûres et durables. Lors de l'installation d'un condensateur de démarrage sur un moteur, vérifiez sa bonne coupure. Écoutez le déclic du relais qui confirme la déconnexion juste après la mise en route.
Précautions de sécurité avant et pendant le câblage
Commencez par couper l'alimentation générale. Avant toute manipulation, court-circuitez les bornes de l’ancien condensateur pour le décharger. Portez des gants de protection pour éviter tout risque de brûlure en cas de décharge résiduelle. Prenez une photo de l'installation initiale pour guider le nouveau montage.
Pendant le branchement, isolez soigneusement chaque connexion pour éviter les courts-circuits. Fixez le boîtier loin de l'humidité et des pièces mobiles. Contrôlez enfin tous vos branchements : un mauvais contact peut sérieusement endommager votre équipement.

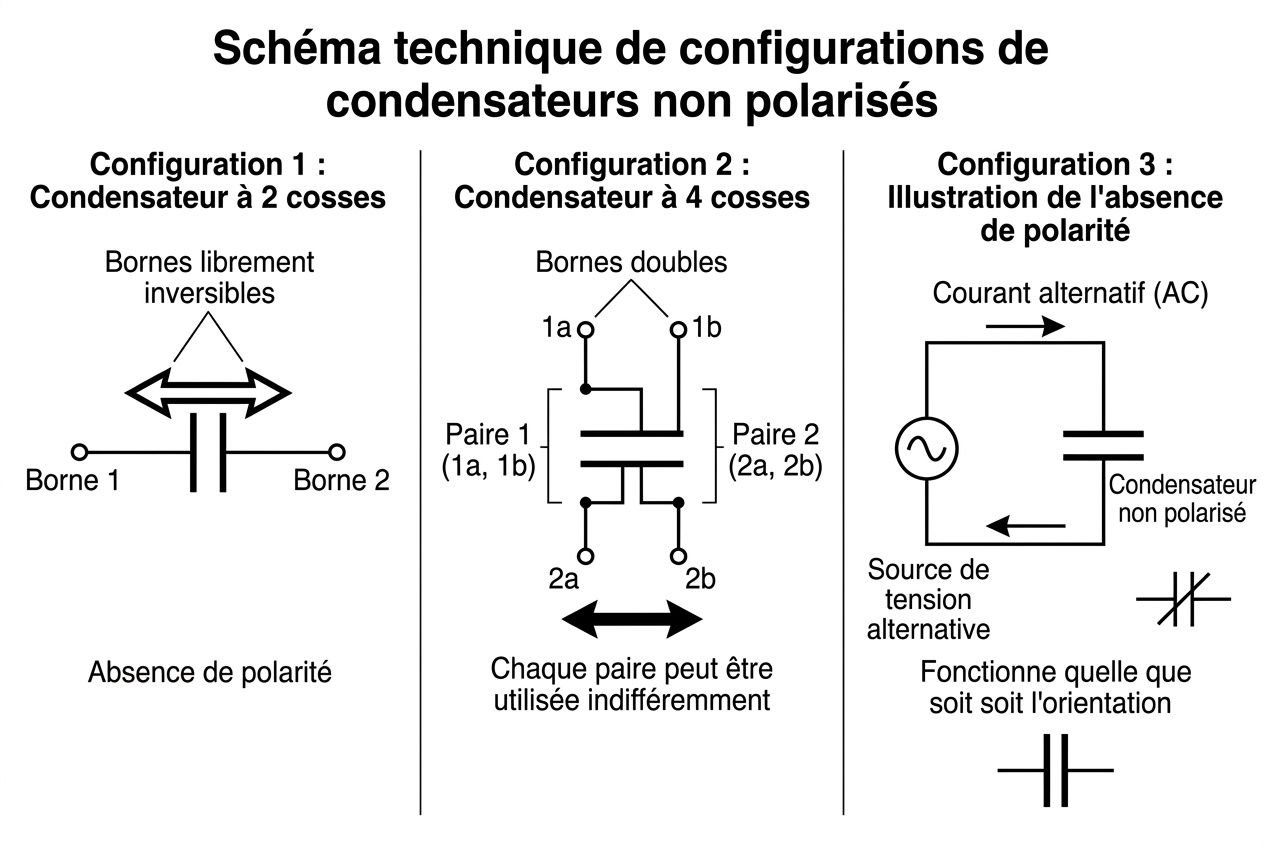

Sens de branchement du condensateur permanent 2 ou 4 cosses
Un condensateur permanent n'a pas de polarité, ses deux bornes étant électriquement identiques. Le sens de branchement d'un condensateur de démarrage ou permanent n'affecte donc pas le fonctionnement du moteur. On peut inverser les fils sans risque au niveau des cosses.
Polarité et sens du condensateur permanent : informations essentielles
Ce type de condensateur est totalement non polarisé, sans aucun marquage restrictif sur son boîtier. Le sens de branchement est donc sans conséquence. Même en inversant les câbles par erreur, le système conserve un fonctionnement fluide.
- Absence de marquage de polarité : aucune indication de sens n'est présente sur le composant.
- Équivalence des bornes : on peut intervertir les bornes sans conséquence négative.
- Fonctionnement identique : l'appareil tourne efficacement, quels que soient l'orientation des fils.
- Risque zéro de dégradation : une inversion ne détruit pas la pièce, contrairement aux modèles polarisés.
Lors d'un remplacement, consultez toujours la plaque signalétique du moteur pour vérifier la valeur en microfarads. Choisissez ensuite un condensateur équivalent sans vous préoccuper du sens de connexion.
Remplacer un condensateur 2 cosses par un modèle 4 broches
Un condensateur 4 broches au lieu de 2 fonctionne exactement pareil, chaque pôle étant simplement doublé. Pour remplacer un condensateur à deux fiches, utilisez une seule borne par paire. Vous pouvez laisser l'autre libre ou la connecter pour améliorer la répartition électrique.
Cette souplesse est appréciable sur les anciens systèmes, souvent à l'étroit en espace de câblage. On y gagne en adaptabilité, avec une capacité totalement identique. Un modèle à quatre cosses délivre donc exactement la même puissance.
| Type de condensateur | Nombre de cosses | Utilisation des bornes | Tension nominale |
| Condensateur permanent standard | 2 | Une borne par pôle | 450 V |
| Condensateur permanent renforcé | 4 | Deux bornes par pôle (une seule utilisée) | 450 V |
| Condensateur de démarrage électrolytique | 2 | Une borne par pôle | 250 V |
| Condensateur de démarrage avec relais | 4 | Deux bornes + relais intégré | 250 V |
Accessoires de raccordement recommandés pour un câblage fiable
Pour un branchement d'un condensateur fiable, utilisez des équipements adaptés. Notre sélection d'accessoires propose tout le nécessaire pour garantir une connexion durable et aux normes.
Les fixations à sertir assurent une bonne isolation sur les bornes Faston. Les connecteurs rapides simplifient les interventions sur les moteurs monophasés sans outils spécifiques. Des capuchons de protection évitent les courts-circuits et préservent la durée de vie.
- Cosses isolées à sertir : montage fiable sur les bornes, en paquets selon la taille.
- Connecteurs rapides WAGO : branchement direct sans outil, pratique pour sécuriser des installations 220 V.
- Câblages HO7 RNF : fils flexibles et normalisés, en différentes sections.
Sur un moteur de pompe ou de climatisation, préférez des fixations bien isolées pour résister à l'humidité. Cela assure une bonne continuité électrique et protège le relais. En atelier intérieur, des connecteurs rapides suffisent pour simplifier la maintenance.
Produits recommandés
Schéma condensateur permanent et inversion du sens de rotation
Inverser le sens de rotation d'un moteur monophasé avec condensateur nécessite une modification du couplage des enroulements. Le schéma branchement condensateur moteur, lui, reste strictement identique. Seules les barrettes changent de position pour inverser la rotation.
Comment inverser le sens de rotation avec un condensateur permanent
Il est fréquent qu'inverser directement les fils reliés au condensateur permanent perturbe l'alimentation totale. On préfère donc intervenir directement sur le couplage interne : les barrettes U1-W2 et V1-U2 passent alors respectivement sur U2-W2 et U1-V1.
- Sens 1 : Les barrettes connectent U1-W2 et V1-U2, avec le condensateur permanent branché entre C et S.
- Sens 2 : Les barrettes vont sur U2-W2 et U1-V1, le branchement du condensateur sur ses bornes reste inchangé.
- Composant inchangé : La valeur du condensateur, son type et ses connexions ne bougent pas.
- Opération simple : Ce changement prend quelques instants et préserve les cosses ainsi que le câblage extérieur.
Que ce soit pour une VMC ou une pompe, consultez toujours la plaque signalétique pour localiser les bonnes bornes. Une photo avant le démontage évite les erreurs et assure un remontage correct de l'ensemble électrique monophasé.
Retenez ceci : l'inversion sens de rotation moteur monophasé ne se fait pas en inversant le condensateur. On joue uniquement sur les barrettes internes pour une manœuvre sûre et efficace.
Applications recommandées et limites de puissance du condensateur
Ce montage est parfait pour les faibles puissances, en dessous de 0,75 kW. Au-delà de 1,1 kW, le couple de démarrage devient très faible. Reste une solution simple et fiable pour les équipements légers du quotidien.
- Idéal < 0,75 kW : Excellente option pour les ventilateurs, les pompes ou les petits moteurs d’atelier.
- Acceptable jusqu’à 1,1 kW : Utilisable sur certains broyeurs, avec une baisse de puissance notable au démarrage.
- Déconseillé > 1,1 kW : Évitez pour les gros compresseurs, qui réclament un effort initial bien plus important.
Convertir un moteur triphasé en moteur électrique monophasé engendre souvent une forte baisse de puissance. Pour des usages intensifs, tournez-vous vers des équipements dédiés. Autre option : installer un système de démarrage spécialement adapté à votre charge.
Foire aux questions
Le condensateur permanent fonctionne en continu pour soutenir le moteur. Le condensateur de démarrage intervient uniquement lors de la mise en route : il fournit une impulsion électrique puis se déconnecte automatiquement via un relais. Ces condensateurs démarrage moteur fonctionnent sous 250 V, tandis que les modèles permanents supportent 450 V.
Cela dépend de votre équipement. Une pompe standard fonctionne parfaitement avec un seul condensateur permanent. En revanche, les moteurs plus exigeants, comme certaines machines-outils ou compresseurs, nécessitent un condensateur de démarrage additionnel pour créer un couple initial suffisant. Consultez toujours la plaque signalétique du moteur pour connaître la valeur exacte : un condensateur permanent mal dimensionné perturbe son fonctionnement.
Remplacer un condensateur commence par vérifier sa capacité en microfarads (µF), indiquée sur l'ancien composant. C'est cette valeur qu'il faut reproduire. Avant de manipuler les bornes, coupez l'alimentation et déchargez le condensateur. Le remplacement est simple : repérez les cosses, retirez l'ancien, puis fixez le nouveau en reconnectant chaque fil sur la borne correspondante.
